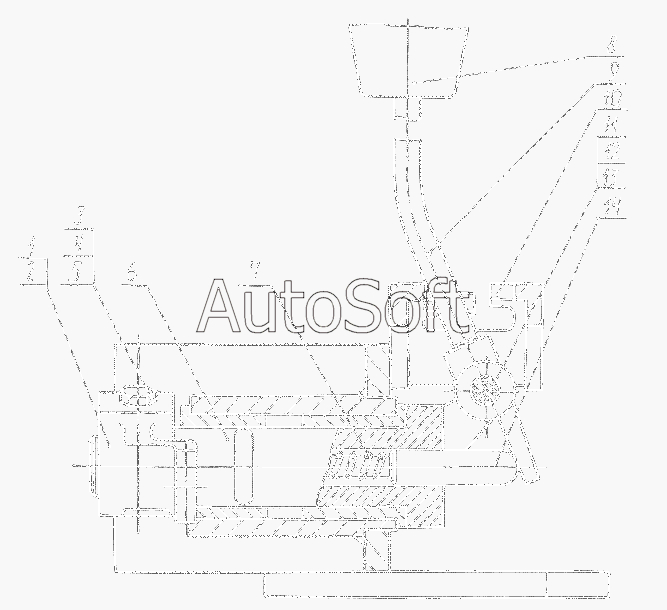

Каталог запасных частей к технике: КЗКТ-74281 (2000). Механизм управления 7427-1703010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-1703010 | 7***0 | Механизм управления | |
| 1 | 5***7 | Рычаг | |
| 2 | 4***2 | Шпонка 3х5.Ц6хр | |
| 3 | 2***9 | Болт М10-6gх40 | |
| 4 | 2***9 | Гайка М10-6Н | |
| 5 | 2***2 | Шайба | |
| 6 | 7***6 | Вал | |
| 7 | 5***3 | Пружина | |
| 8 | 5***0 | Рукоятка рычага | |
| 9 | 7***2 | Рычаг | |
| 10 | 7***1 | Кронштейн | |
| 11 | 2***П | Палец | |
| 12 | 2***П | Шплинт 3х20 | |
| 13 | 2***6 | Шайба 10 | |
| 14 | 5***6 | Сухарь рычага |
