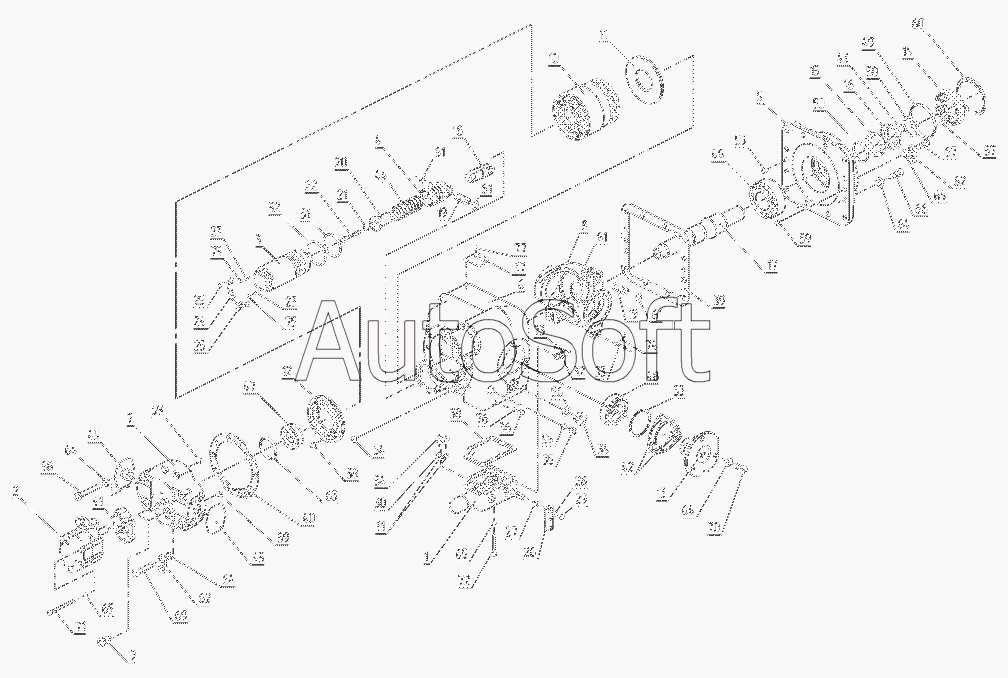

Каталог запасных частей к технике: Гидромаш ГСТ-52 (2005). Гидронасос аксиально-поршневой
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
45
46
47
48
49
50
50
51
52
53
54
54
55
56
57
58
59
59
59
59
60
61
61
61
61
62
62
63
63
64
64
64
64
64
64
64
64
64
64
65
65
66
67
68
69
70
71
72
73
74
75
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***9 | Сервоклапан | |
| 2 | Н***8 | Насос шестеренчатый | |
| 2 | Н***8 | Насос шестеренчатый | |
| 3 | И***7 | Сервоцилиндр | |
| 4 | И***8 | Поршень сервоцилиндра | |
| 5 | И***6 | Крышка передняя | |
| 6 | И***5 | Корпус насоса | |
| 7 | И***7 | Крышка задняя | |
| 8 | И***4 | Люлька | |
| 9 | Д***2 | Клапан | |
| 10 | И***2 | Модуль ХЧ | |
| 11 | 3***3 | Опора | |
| 12 | 3***2 | Распределитель левый | |
| 12 | 3***2 | Распределитель правый | |
| 13 | И***3 | Цапфа | |
| 14 | Д***5 | Втулка | |
| 15 | Д***7 | Втулка | |
| 16 | Д***8 | Втулка | |
| 16 | И***2 | Втулка | |
| 17 | 3***2 | Вал | |
| 18 | И***2 | Тяга | |
| 18 | И***3 | Тяга | |
| 19 | И***2 | Палец | |
| 20 | И***2 | Втулка | |
| 21 | И***2 | Шайба | |
| 22 | Д***4 | Винт | |
| 23 | Д***8 | Заглушка | |
| 24 | И***2 | Скоба | |
| 25 | И***1 | Винт | |
| 26 | Д***6 | Рычаг | |
| 27 | Д***9 | Шайба | |
| 28 | И***9 | Втулка | |
| 29 | Д***8 | Гайка | |
| 30 | Д***1 | Дроссель | |
| 31 | Д***4 | Дроссель | |
| 32 | Д***5 | Тяга | |
| 33 | Д***5 | Палец | |
| 34 | И***1 | Пробка транспортировочная | |
| 35 | Д***3 | Пробка | |
| 36 | Д***7 | Заглушка | |
| 38 | Д***6 | Прокладка | |
| 39 | 3***2 | Прокладка | |
| 40 | 0***5 | Прокладка | |
| 41 | Д***3 | Прокладка | |
| 42 | Д***1 | Прокладка | |
| 43 | Д***8 | Пружина | |
| 44 | И***1 | Пружина | |
| 45 | И***1 | Заглушка | |
| 46 | T***2 | Подшипник | |
| 47 | T***2 | Подшипник | |
| 48 | T***3 | Подшипник | |
| 49 | Д***1 | Кольцо уплотнительное | |
| 50 | Д***9 | Кольцо уплотнительное | |
| 51 | Д***3 | Кольцо уплотнительное | |
| 52 | Д***2 | Кольцо уплотнительное | |
| 53 | 0***5 | Кольцо уплотнительное | |
| 54 | Д***2 | Кольцо уплотнительное | |
| 55 | Д***4 | Кольцо уплотнительное | |
| 56 | Д***5 | Кольцо уплотнительное | |
| 57 | Д***6 | Штифт | |
| 58 | Д***2 | Штифт | |
| 59 | Д***1 | Штифт | |
| 60 | Д***2 | Кольцо пружинное | |
| 61 | К***6 | Кольцо стопорное А16 ГОСТ13942-86 | |
| 62 | Д***6 | Шайба | |
| 63 | И***1 | Шайба | |
| 63 | И***2 | Шайба | |
| 64 | А***9 | Шайба | |
| 64 | А***9 | Шайба ГОСТ11371-78 | |
| 65 | Д***3 | Шайба | |
| 66 | Д***1 | Болт | |
| 67 | Д***1 | Болт | |
| 68 | Д***) | Болт | |
| 69 | Д***) | Болт | |
| 70 | Д***1 | Болт | |
| 71 | Д***1 | Болт | |
| 72 | Д***6 | Болт | |
| 73 | Ш***6 | Шайба 6.01.08КП.016 ГОСТ11371-78 | |
| 74 | Ш***8 | Шплинт 1,6х18 ГОСТ397-79 | |
| 75 | Ш***0 | Шарик 3,969-60 ГОСТ3722-81 | |
| 76 | Ш***3 | Шарик 8,0-3 ГОСТ3722-81 | |
| 77 | Б***1 | Гвоздь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
