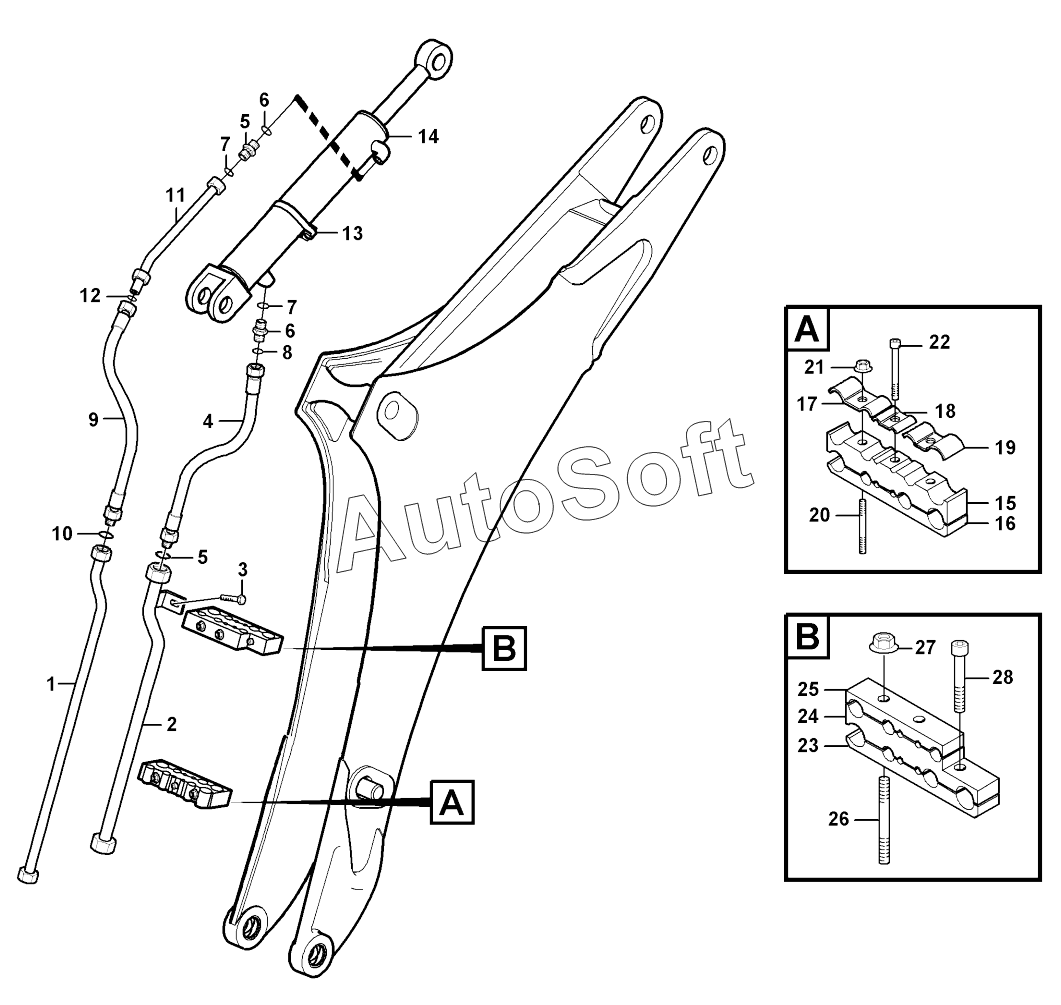

Каталог запасных частей к технике: Volvo BL61. Hydraulic system dipper arm 11891417, 11891418, S/N - 10626
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***8 | Pipe | |
| 2 | V***2 | Pipe | |
| 3 | V***0 | Allen Hd Screw | |
| 4 | V***0 | Hose assembly | |
| 5 | V***0 | O-ring | |
| 6 | V***2 | Nipple | |
| 7 | V***9 | O-ring | |
| 8 | V***2 | O-ring | |
| 9 | V***1 | Hose assembly | |
| 10 | V***9 | O-ring | |
| 11 | V***7 | Tube | |
| 12 | V***9 | O-ring | |
| 13 | V***4 | Clamp | |
| 14 | D***r | Dipper Arm Cylinder | |
| 15 | V***6 | Clamp | |
| 16 | V***5 | Clamp | |
| 17 | V***8 | Clamp | |
| 18 | V***9 | Clamp | |
| 19 | V***7 | Clamp | |
| 20 | V***9 | Stud | |
| 21 | V***1 | Hexagon Nut | |
| 22 | V***3 | Allen Hd Screw | |
| 23 | V***5 | Band | |
| 24 | V***8 | Clamp | |
| 25 | V***9 | Clamp | |
| 26 | V***2 | Stud | |
| 27 | V***5 | Flange Lock Nut | |
| 28 | V***7 | Allen Hd Screw |
