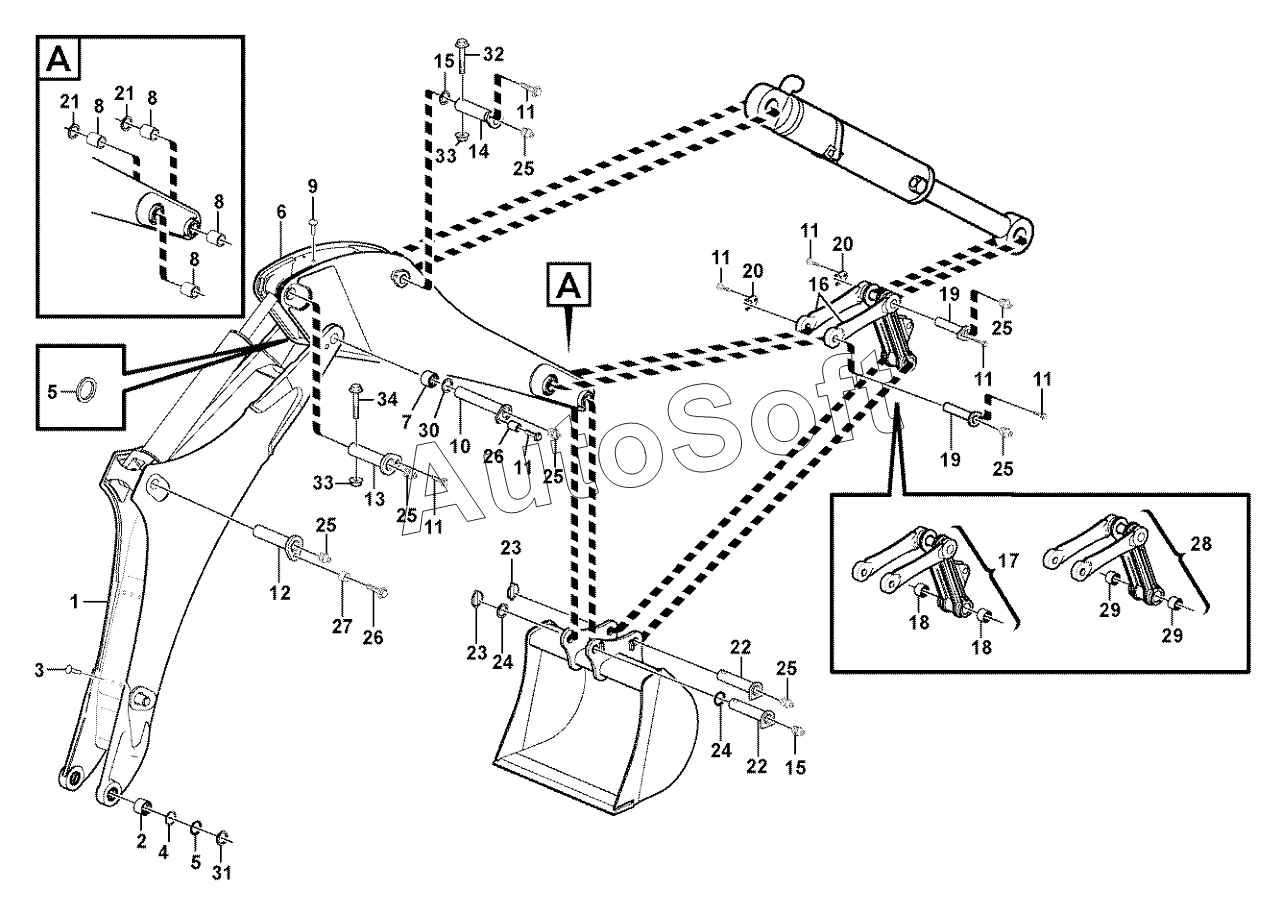

Каталог запасных частей к технике: Volvo BL61 Plus. Boom and dipper arm
27
19
19
20
20
21
21
22
22
23
23
24
24
25
25
25
25
25
25
25
26
26
18
18
28
29
29
30
31
32
33
33
34
10
2
3
4
5
5
6
7
8
8
8
8
9
1
11
11
11
11
11
11
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***9 | Boom | |
| 2 | V***6 | Bushing | |
| 3 | V***3 | Rivet | |
| 4 | V***5 | Shim | |
| 5 | V***9 | Seal | |
| 6 | V***9 | Dipper Arm | |
| 7 | V***9 | Bushing | |
| 8 | V***0 | Bushing | |
| 9 | V***3 | Rivet | |
| 10 | V***2 | Pin | |
| 11 | V***9 | Flange screw | |
| 12 | V***8 | Pin | |
| 13 | V***4 | Pin | |
| 14 | V***5 | Pin | |
| 15 | V***7 | Washer | |
| 16 | V***4 | Link | |
| 17 | V***0 | Link | |
| 18 | V***8 | Bushing | |
| 19 | V***3 | Pin | |
| 20 | V***9 | Clip | |
| 21 | V***8 | Seal | |
| 22 | V***5 | Pin | |
| 23 | V***2 | Locking pin | |
| 24 | V***2 | Washer | |
| 25 | V***7 | Nipple | |
| 26 | V***5 | Flange screw | |
| 27 | V***1 | Spacer Tube | |
| 28 | V***3 | Link | |
| 29 | V***8 | Bushing | |
| 30 | V***7 | Shim | |
| 31 | V***4 | Shim | |
| 32 | V***7 | Screw | |
| 33 | V***9 | Flange Lock Nut | |
| 34 | V***9 | Flange screw |
