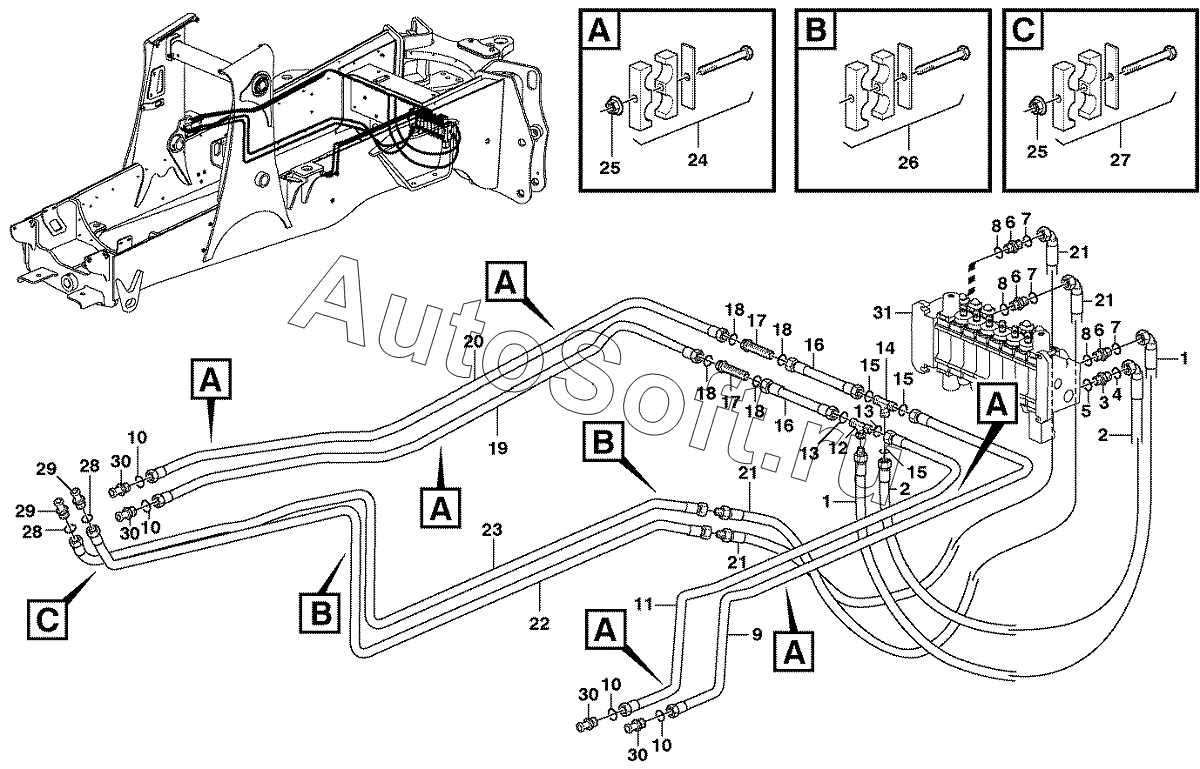

Каталог запасных частей к технике: Volvo BL70. Hydraulics loader (lift & tilt)
24
18
18
18
18
19
20
21
21
21
21
22
23
17
17
25
25
26
27
28
28
29
29
30
30
30
30
31
1
1
16
16
15
15
15
14
13
13
12
11
10
10
10
10
9
8
8
8
7
7
7
6
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***1 | Hose | |
| 2 | V***2 | Hose | |
| 3 | V***3 | Union | |
| 4 | V***3 | O-ring | |
| 5 | V***2 | O-ring | |
| 6 | V***2 | Nipple | |
| 7 | V***3 | O-ring | |
| 8 | V***2 | O-ring | |
| 9 | V***8 | Tube | |
| 10 | V***3 | O-ring | |
| 11 | V***7 | Tube | |
| 12 | V***7 | Nipple | |
| 13 | V***3 | O-ring | |
| 14 | V***7 | Fitting | |
| 15 | V***3 | O-ring | |
| 16 | V***3 | Tube | |
| 17 | V***1 | Nipple | |
| 18 | V***3 | O-ring | |
| 19 | V***5 | Tube | |
| 19 | V***1 | Tube | |
| 20 | V***6 | Tube | |
| 20 | V***2 | Tube | |
| 21 | V***4 | Hose | |
| 22 | V***8 | Tube | |
| 23 | V***9 | Tube | |
| 24 | V***0 | Clamp | |
| 25 | V***5 | Flange Lock Nut | |
| 26 | V***1 | Clamp | |
| 27 | V***2 | Clamp | |
| 28 | V***3 | O-ring | |
| 29 | H***y | Hose assembly | |
| 30 | H***y | Hose assembly | |
| 31 | V***e | Valve |
