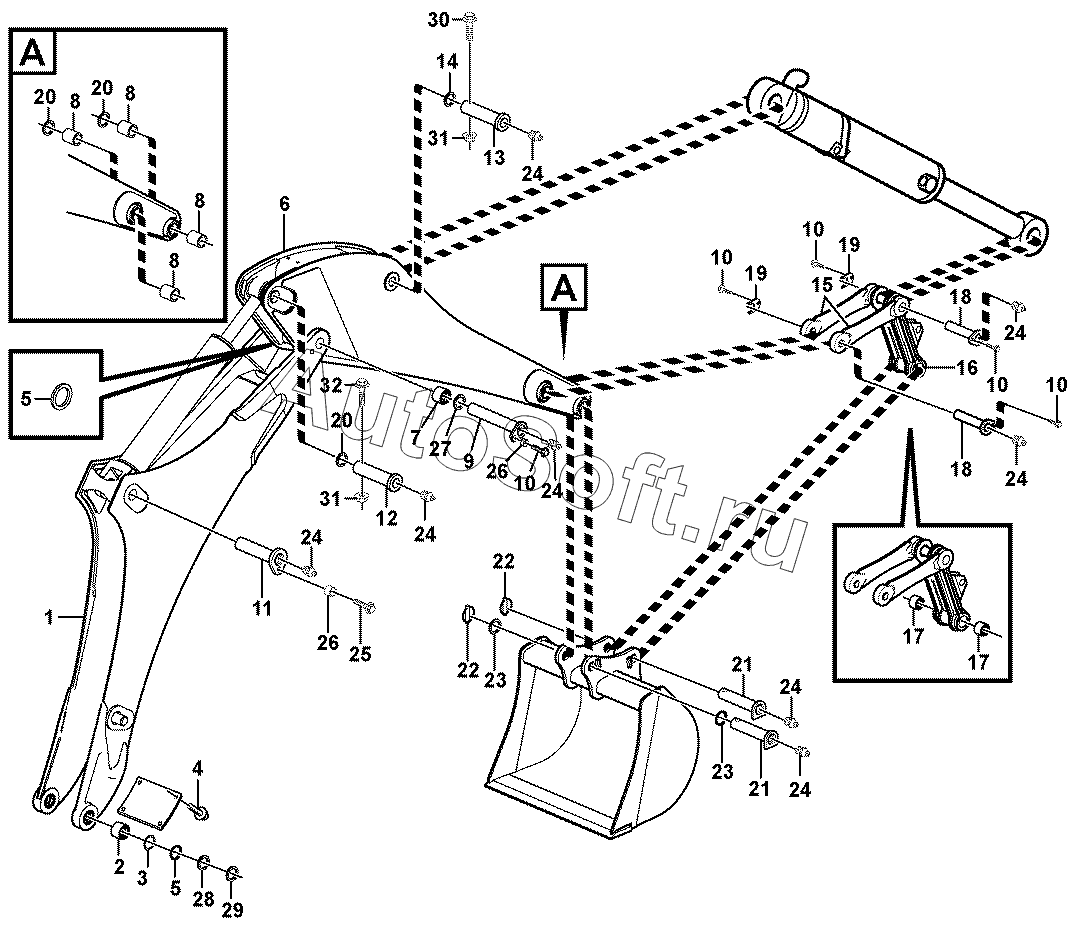

Каталог запасных частей к технике: Volvo BL70. S/N - 11144, S/N 11145 -, 11891041, 11891441 Boom and dipper arm
1
VOE 11888239
2
3
4
5
5
6
7
8
8
8
8
9
VOE 11887962
10
10
10
10
10
11
VOE 11887958
12
VOE 11887964
13
VOE 11887965
14
15
16
17
17
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
24
24
24
24
24
24
VOE 914167
VOE 914167
VOE 914167
VOE 914167
VOE 914167
VOE 914167
VOE 914167
VOE 914167
25
26
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| VOE 11887958 | V***8 | Pin | |
| VOE 11887962 | V***2 | Pin | |
| VOE 11887964 | V***4 | Pin | |
| VOE 11887965 | V***5 | Pin | |
| VOE 11888239 | V***9 | Boom | |
| VOE 914167 | V***7 | Nipple | |
| 1 | V***6 | Boom | |
| 2 | V***6 | Bushing | |
| 3 | V***5 | Shim | |
| 4 | V***0 | Flange screw | |
| 5 | V***9 | Seal | |
| 6 | V***9 | Dipper Arm | |
| 6 | V***9 | Dipper Arm | |
| 7 | V***9 | Bushing | |
| 8 | V***0 | Bushing | |
| 9 | V***5 | Pin | |
| 10 | V***9 | Flange screw | |
| 11 | V***7 | Pin | |
| 12 | V***6 | Pin | |
| 13 | V***3 | Pin | |
| 14 | V***7 | Washer | |
| 15 | V***4 | Link | |
| 16 | V***0 | Link | |
| 17 | V***8 | Bushing | |
| 18 | V***3 | Pin | |
| 19 | V***9 | Clip | |
| 20 | V***8 | Seal | |
| 21 | V***5 | Pin | |
| 22 | V***2 | Locking pin | |
| 23 | V***2 | Washer | |
| 24 | V***7 | Nipple | |
| 25 | V***5 | Flange screw | |
| 26 | V***8 | Spacer | |
| 27 | V***7 | Washer | |
| 28 | V***4 | Shim | |
| 29 | V***8 | Seal | |
| 30 | V***7 | Screw | |
| 31 | V***9 | Flange Lock Nut | |
| 32 | V***9 | Flange screw |
