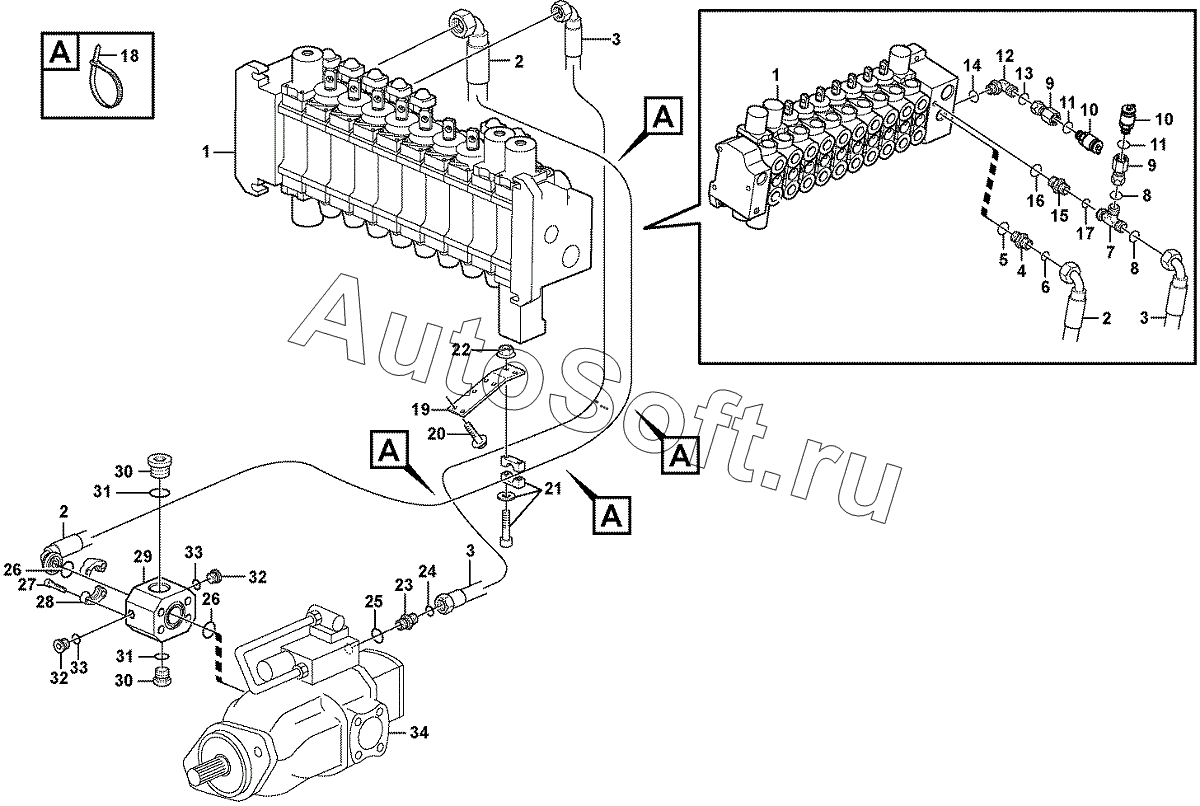

Каталог запасных частей к технике: Volvo BL71 Plus. Hydraulic system, feed line
1
1
2
2
2
3
3
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
VOE 967635
28
29
30
30
31
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| VOE 967635 | V***5 | Allen Hd Screw | |
| 1 | V***y | Valve assembly | |
| 2 | V***5 | Hose assembly | |
| 3 | V***0 | Hose | |
| 4 | V***2 | Nipple | |
| 5 | V***2 | O-ring | |
| 6 | V***0 | O-ring | |
| 7 | V***9 | Nipple | |
| 8 | V***6 | O-ring | |
| 9 | V***4 | Fitting | |
| 10 | V***9 | Testing Nipple | |
| 11 | V***6 | Sealing ring | |
| 12 | V***7 | Elbow Nipple | |
| 13 | V***6 | O-ring | |
| 14 | V***9 | O-ring | |
| 15 | V***8 | Union | |
| 16 | V***9 | O-ring | |
| 17 | V***6 | O-ring | |
| 18 | V***8 | Strip Clamp | |
| 19 | B***t | Bracket | |
| 20 | V***2 | Flange screw | |
| 21 | V***8 | Clamp | |
| 22 | V***8 | Flange Lock Nut | |
| 23 | V***2 | Nipple | |
| 24 | V***0 | O-ring | |
| 25 | V***7 | O-ring | |
| 26 | V***6 | Sealing ring | |
| 27 | V***2 | Allen Head Screw | |
| 28 | V***5 | Flange Half | |
| 29 | V***2 | Connection block | |
| 30 | V***0 | Plug | |
| 31 | V***2 | O-ring | |
| 32 | V***4 | Fitting | |
| 33 | V***7 | O-ring | |
| 34 | P***p | Pump |
