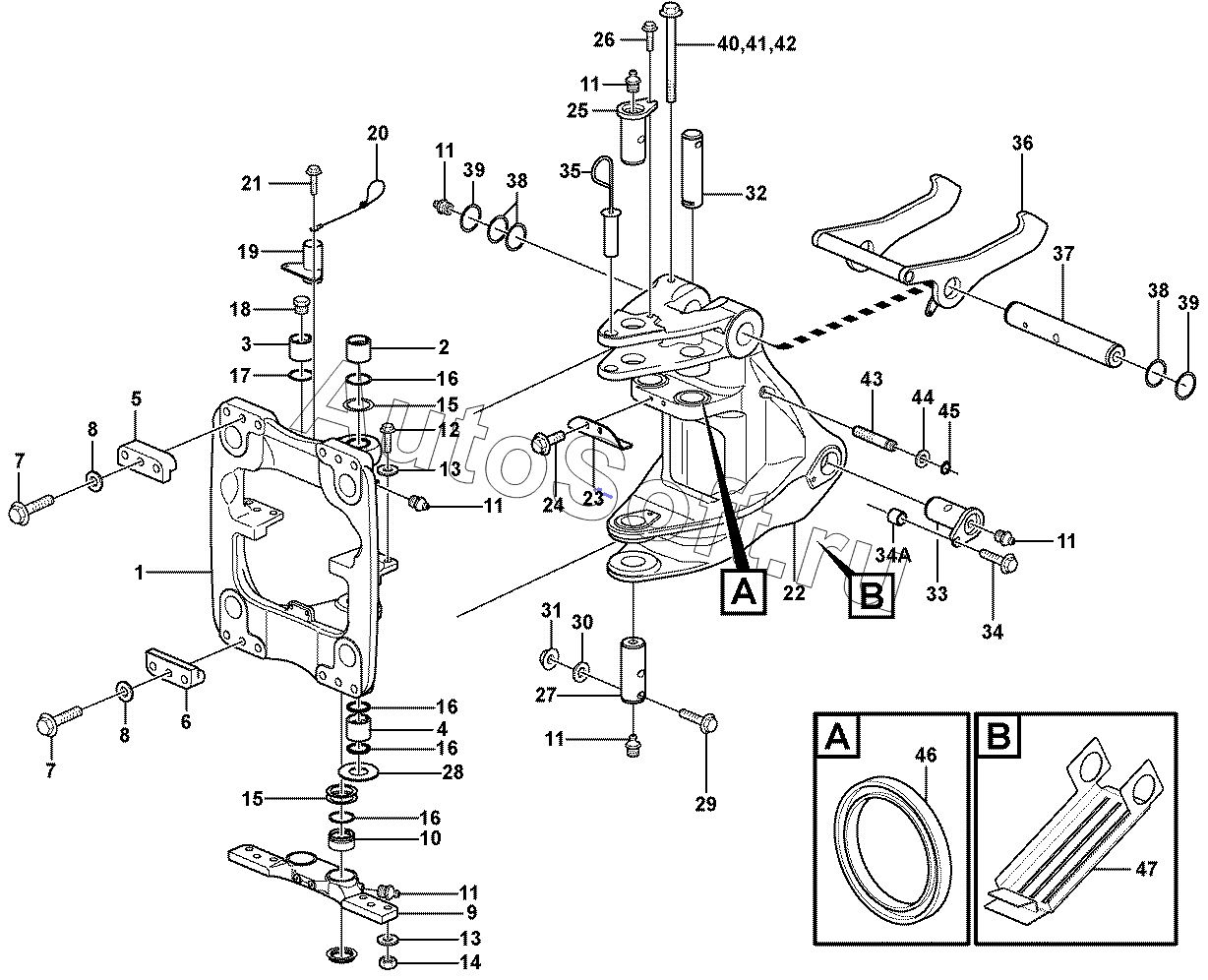

Каталог запасных частей к технике: Volvo BL71 Plus. Swing system
1
2
3
4
5
6
7
7
8
8
9
10
11
11
11
11
11
11
12
13
13
14
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34A
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***3 | Carrier | |
| 10 | V***7 | Bushing | |
| 11 | V***7 | Nipple | |
| 12 | V***2 | Hexagon screw | |
| 13 | V***5 | Washer | |
| 14 | V***2 | Hexagon Nut | |
| 15 | V***0 | Shim | |
| 16 | V***9 | Scraper | |
| 17 | V***8 | Wiper | |
| 18 | V***0 | Plug | |
| 19 | V***5 | Bracket | |
| 2 | V***2 | Bushing | |
| 20 | V***1 | Cable | |
| 21 | V***3 | Flange screw | |
| 22 | V***5 | Swing Post | |
| 23 | V***3 | Stop | |
| 24 | V***8 | Flange screw | |
| 25 | V***7 | Pin | |
| 26 | V***5 | Flange screw | |
| 27 | V***8 | Pin | |
| 28 | V***1 | Spacer | |
| 29 | V***7 | Flange screw | |
| 3 | V***6 | Bushing | |
| 30 | V***3 | Washer | |
| 31 | V***8 | Hexagon Nut | |
| 32 | V***1 | Pin | |
| 33 | V***3 | Pin | |
| 34 | V***5 | Flange screw | |
| 34A | V***1 | Spacer Tube | |
| 35 | V***9 | Lock | |
| 36 | V***6 | Lock | |
| 37 | V***2 | Pin | |
| 38 | V***4 | Shim | |
| 39 | V***5 | Shim | |
| 4 | V***4 | Bushing | |
| 40 | V***4 | Flange screw | |
| 41 | V***3 | Washer | |
| 42 | V***8 | Hexagon Nut | |
| 43 | V***8 | Stud | |
| 44 | V***3 | Washer | |
| 45 | V***2 | Retaining ring | |
| 46 | S***r | Scraper | |
| 47 | V***3 | Cover | |
| 5 | V***6 | Guide Plate | |
| 6 | V***0 | Guide Plate | |
| 7 | V***5 | Hexagon screw | |
| 8 | V***5 | Washer | |
| 9 | V***0 | Center Plate |
