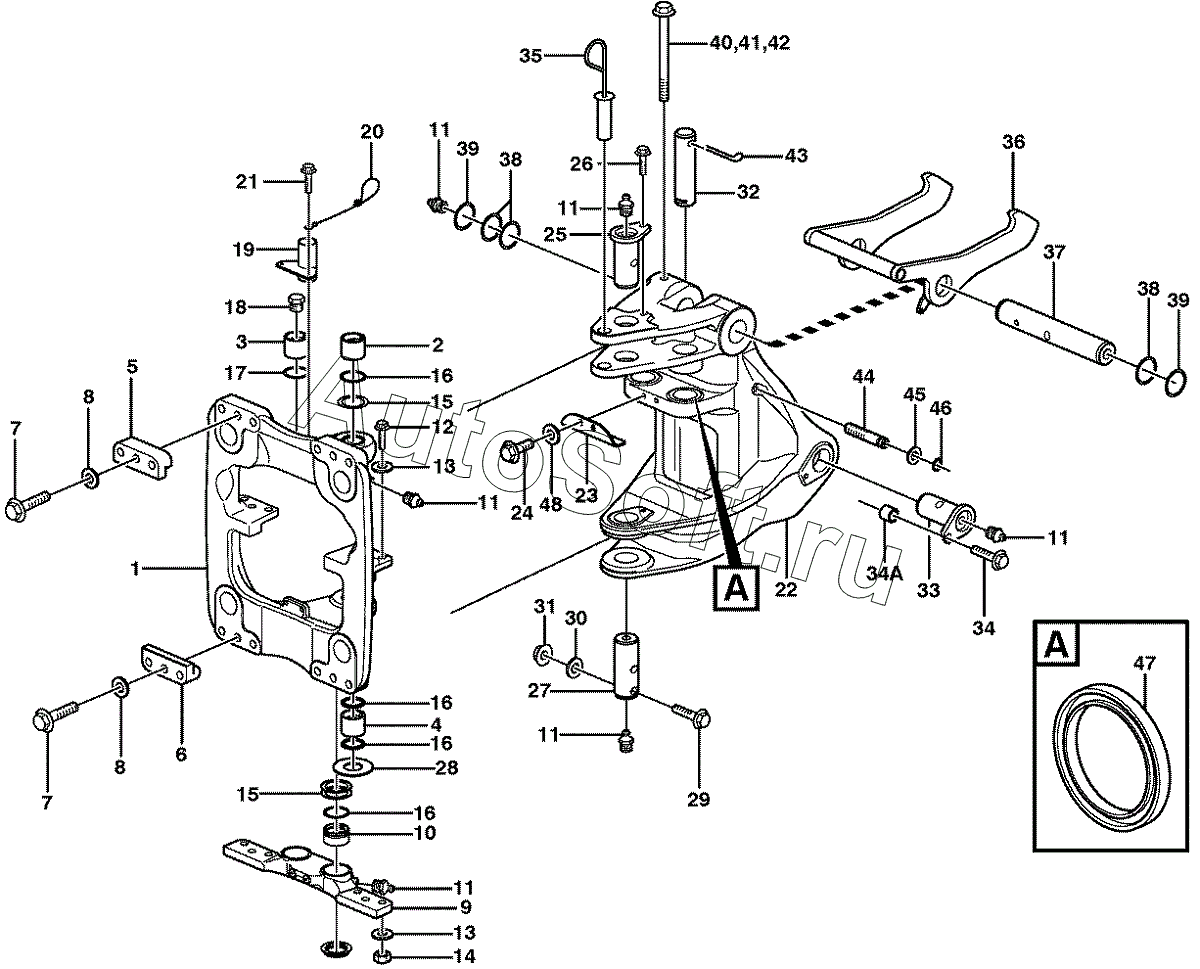

Каталог запасных частей к технике: Volvo BL71. Swing system
1
VOE 11887273
2
3
4
5
6
7
7
8
8
9
VOE 11887300
10
11
11
11
11
11
11
12
13
13
14
15
15
16
16
16
16
17
18
19
20
21
22
VOE 11887295
23
24
25
26
27
28
29
30
31
32
33
34
34A
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| VOE 11887273 | V***3 | Carrier | |
| VOE 11887295 | V***5 | Swing Post | |
| VOE 11887300 | V***0 | Center Plate | |
| 1 | V***4 | Carriage | |
| 1 | V***3 | Carriage | |
| 10 | V***7 | Bushing | |
| 11 | V***7 | Nipple | |
| 12 | V***2 | Hexagon screw | |
| 13 | V***5 | Washer | |
| 14 | V***2 | Hexagon Nut | |
| 15 | V***0 | Shim | |
| 16 | V***9 | Scraper | |
| 17 | V***8 | Wiper | |
| 18 | V***0 | Plug | |
| 19 | V***5 | Bracket | |
| 2 | V***2 | Bushing | |
| 20 | V***1 | Cable | |
| 21 | V***3 | Flange screw | |
| 22 | V***9 | Swing Post | |
| 23 | V***3 | Stop | |
| 24 | V***8 | Flange screw | |
| 25 | V***7 | Pin | |
| 26 | V***5 | Flange screw | |
| 27 | V***8 | Pin | |
| 28 | V***1 | Spacer | |
| 29 | V***7 | Flange screw | |
| 3 | V***6 | Bushing | |
| 30 | V***3 | Washer | |
| 31 | V***8 | Hexagon Nut | |
| 32 | V***1 | Pin | |
| 33 | V***3 | Pin | |
| 34 | V***5 | Flange screw | |
| 34A | V***8 | Spacer | |
| 35 | V***9 | Lock | |
| 36 | V***6 | Lock | |
| 37 | V***2 | Pin | |
| 38 | V***4 | Shim | |
| 39 | V***5 | Shim | |
| 4 | V***4 | Bushing | |
| 40 | V***4 | Flange screw | |
| 41 | V***3 | Washer | |
| 42 | V***8 | Hexagon Nut | |
| 43 | V***3 | Cotter Pin | |
| 44 | V***8 | Stud | |
| 45 | V***3 | Washer | |
| 46 | V***2 | Retaining ring | |
| 47 | S***r | Scraper | |
| 48 | V***8 | Washer | |
| 5 | V***5 | Guide Plate | |
| 6 | V***6 | Guide Plate | |
| 7 | V***5 | Hexagon screw | |
| 8 | V***5 | Washer | |
| 9 | V***9 | Center Plate |
