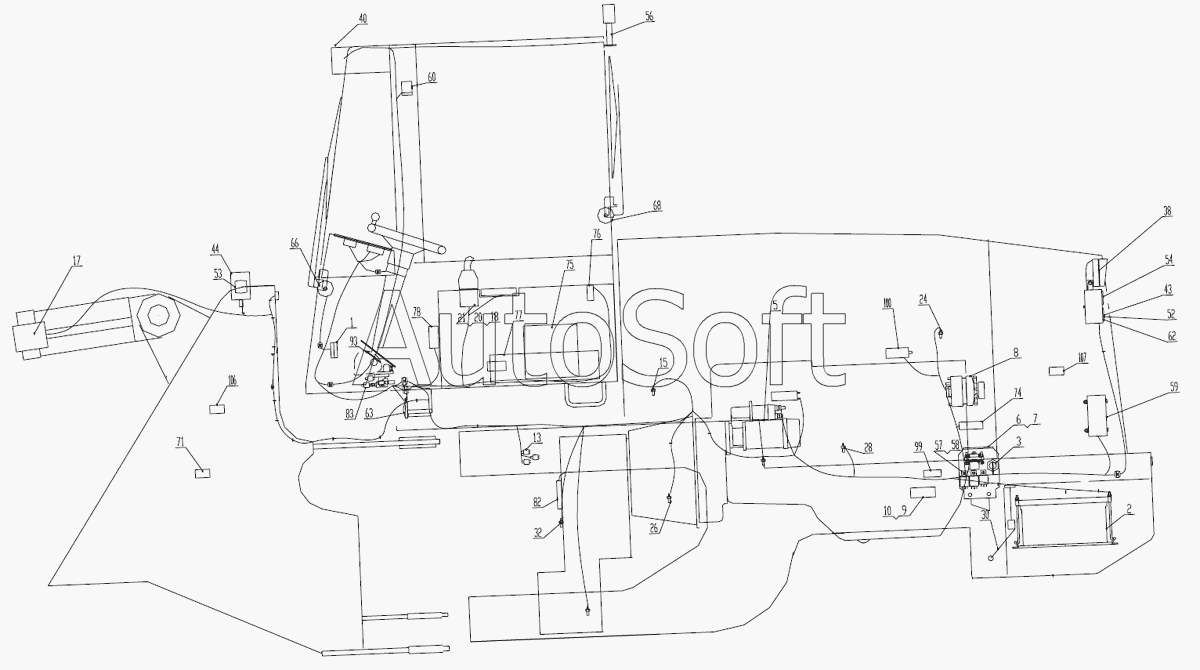

Каталог запасных частей к технике: ChengGong CG-935G (2006). Схема электрооборудования
1
2
3
5
6
7
8
9
10
13
15
17
18
20
21
24
26
28
30
32
38
40
43
44
52
53
54
56
57
58
59
60
62
63
66
68
71
74
75
76
77
78
82
83
93
99
100
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***k | Fuse block | |
| 2 | B***y | Battery | |
| 3 | C***y | Cutout relay | |
| 4 | I***h | Ignition key switch | |
| 5 | S***r | Starting motor | |
| 6 | T***y | Trans. neutral relay | |
| 7 | S***y | Starter relay | |
| 8 | A***r | Alternator | |
| 9 | F***e | Fuse | |
| 10 | F***e | Fuse | |
| 11 | E***r | Electronic monitor | |
| 12 | C***r | Charge indicator | |
| 13 | B***h | Brake low-pressure switch | |
| 14 | B***r | Brake low-pressure indicator | |
| 15 | H***h | HOF clog warning switch | |
| 16 | H***r | HOF clog warning indicator | |
| 17 | B***l | Bucket positioned control | |
| 18 | B***e | Bucket positioned valve | |
| 19 | L***l | Lift kick-out control | |
| 20 | L***e | Lift kick-out valve | |
| 21 | L***e | Lift floating valve | |
| 23 | E***e | Engine coolant temp gauge | |
| 24 | E***r | Engine coolant temp sensor | |
| 25 | T***e | TC. oil temperature gauge | |
| 26 | T***r | TC. oil temp. Sensor | |
| 27 | E***e | Engine oil pressure gauge | |
| 28 | E***r | Engine oil pressure sensor | |
| 29 | F***e | Fuel gauge | |
| 30 | F***r | Fuel level sensor | |
| 31 | T***r | TB. oil pressure indicator | |
| 32 | T***r | TB. oil pressure sensor | |
| 33 | T***r | Tachometer | |
| 34 | H***r | Hours meter | |
| 35 | V***r | Voltmeter | |
| 36 | S***r | Speedometer | |
| 37 | R***h | Rear working light switch | |
| 38 | R***t | Rear working light | |
| 39 | F***h | Front working light switch | |
| 40 | F***t | Front working light | |
| 41 | C***h | Combination light switch | |
| 42 | H***t | High beam/Dipped headlight | |
| 43 | T***p | Tail lamp | |
| 44 | S***p | Side lamp | |
| 46 | C***p | Combination lamp | |
| 47 | T***r | Turn signal flasher | |
| 48 | P***h | Page up/down switch | |
| 49 | H***h | Hazard warn lamp switch | |
| 50 | T***r | Turn left signal indicator | |
| 51 | T***r | Turn right signal indicator | |
| 52 | T***p | Tail turn signal lamp | |
| 53 | F***p | Front turn signal lamp | |
| 54 | B***p | Back-up lamp | |
| 55 | V***. | Vortical warning lamp SW. | |
| 56 | V***p | Vortical warning lamp | |
| 57 | B***y | Back-up lamp relay | |
| 58 | B***r | Back-up lamp flasher | |
| 59 | B***n | Back-up warning horn | |
| 60 | B***p | Bracket lamp | |
| 61 | S***h | Stop lamp switch | |
| 62 | S***p | Stop lamp | |
| 63 | H***n | Horn | |
| 64 | H***n | Horn button | |
| 65 | F***h | Front wiper switch | |
| 66 | F***r | Front wiper motor | |
| 67 | R***h | Rear wiper switch | |
| 68 | R***r | Rear wiper motor | |
| 69 | C***r | Cigar lighter | |
| 70 | L***h | Lever lock switch | |
| 71 | L***d | Lever lock solenoid | |
| 72 | M***r | Mute indicator | |
| 73 | A***r | Alarm indicator | |
| 74 | C***h | Compressor clutch | |
| 75 | C***n | Condenser Fan | |
| 76 | C***h | Cryogen pressure switch | |
| 77 | A***r | Air-condition evaporator | |
| 78 | E***l | E/H transmission control | |
| 79 | S***e | Shifting handle | |
| 80 | T***p | Transmission solenoid group | |
| 81 | P***n | Parking brake button | |
| 82 | P***r | Parking brake ndicator | |
| 83 | P***h | Power cutoff pressure switch | |
| 84 | P***h | Power cutoff select switch | |
| 85 | E***h | Emergency brake pressure switch | |
| 86 | B***d | Brake solenoid | |
| 87 | P***h | Parking brake pressure switch | |
| 88 | P***y | Parking brake relay | |
| 89 | R***n | Receptacle for maintain | |
| 90 | V***r | Vortical warning indicator | |
| 91 | W***r | Water in fuel indicator | |
| 92 | S***r | Stand by indicator | |
| 93 | E***r | Engine alarm indicator | |
| 94 | E***r | Engine stop indicator | |
| 95 | E***l | Electronic accelerator pedal | |
| 96 | W***r | WIF sensor | |
| 97 | D***h | Diagnose switch | |
| 98 | I***h | Idle Inc/Dec switch | |
| 99 | H***y | Heater relay | |
| 100 | H***r | Heater | |
| 101 | R***t | Relay for working light | |
| 102 | I***m | Indicator for high beam | |
| 103 | R***m | Relay for high beam | |
| 104 | R***t | Relay for Urgency light | |
| 105 | I***t | Indicator for Urgency light | |
| 106 | S***1 | Side reflector No.1 | |
| 107 | S***2 | Side reflector No.2 | |
| 108 | T***r | Tail reflector | |
| 109 | D***e | Diagnosis receptacle | |
| 110 | S***h | Switch | |
| 111 | P***p | Pump | |
| 112 | F***e | Fuse tube | |
| 113 | 2***e | 23 Pins receptacle |
