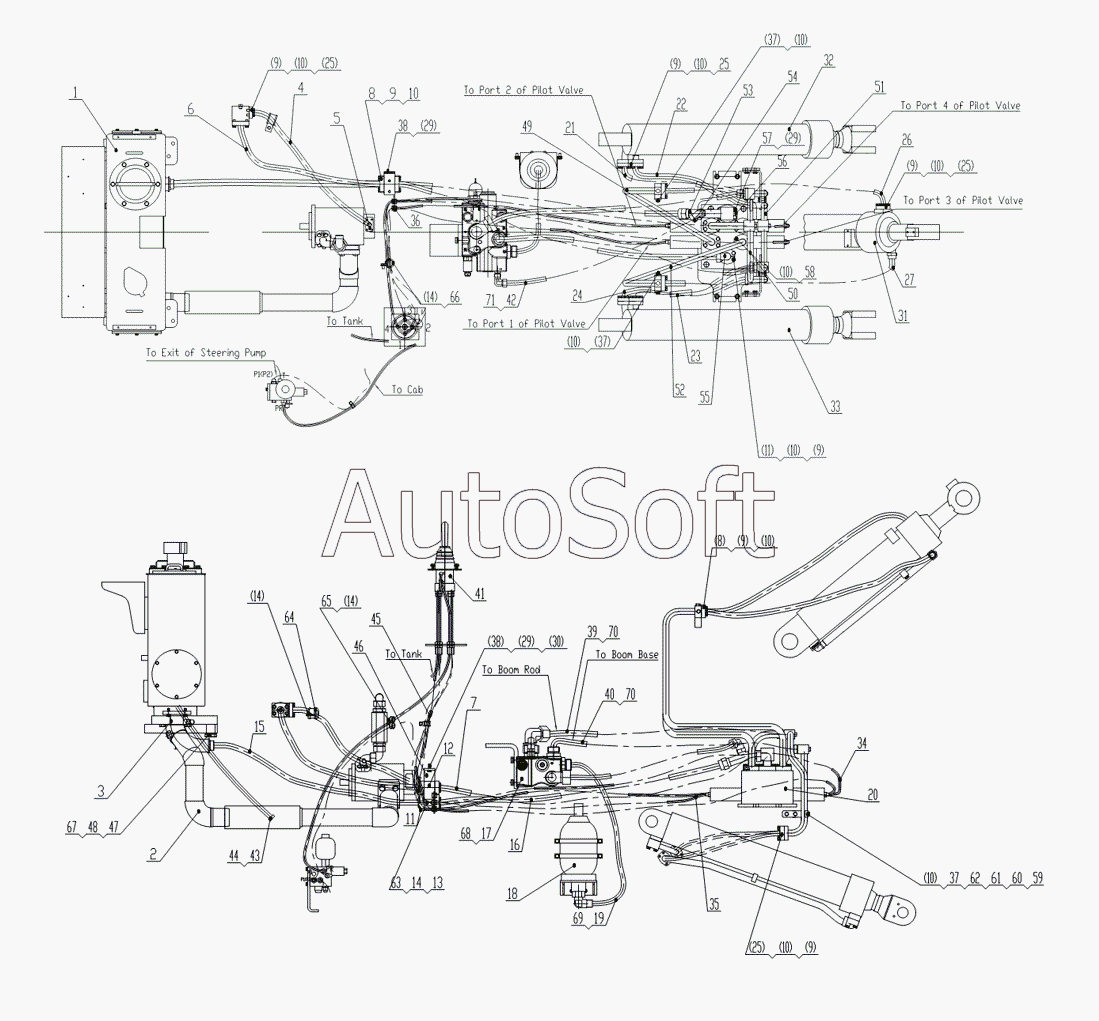

Каталог запасных частей к технике: ChengGong CG-938H (2006). Implement Hydraulic System
1
2
3
4
5
6
7
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
29
29
29
30
31
32
33
34
35
36
37
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***2 | Hydraulic Oil Tank | |
| 2 | Z***1 | Steel Tube Assembly | |
| 3 | Z***2 | Steel Tube Assembly | |
| 4 | 8***0 | Hose | |
| 5 | F***X | Flange | |
| 6 | 1***1 | Hose | |
| 7 | 3***L | Hose | |
| 8 | F***Z | Flange | |
| 9 | G***0 | Bolt | |
| 10 | G***7 | Washer | |
| 11 | F***Z | Flange | |
| 12 | Z***1 | Flange | |
| 13 | Z***1 | Plate | |
| 14 | G***0 | Bolt | |
| 15 | 8***0 | Hose | |
| 16 | 2***L | Hose | |
| 17 | Z***1 | Ride Control Valve Assembly | |
| 18 | Z***1 | Accumulator Assembly | |
| 19 | 2***C | Hose | |
| 20 | Z***1 | Multi-way valve Assembly | |
| 21 | 8***N | Hose | |
| 22 | 8***N | Hose | |
| 23 | 8***W | Hose | |
| 24 | 8***W | Hose | |
| 25 | F***Z | Flange | |
| 26 | 8***W | Hose | |
| 27 | 8***0 | Hose | |
| 28 | G***0 | Bolt | |
| 29 | G***7 | Washer | |
| 30 | G***2 | Washer | |
| 31 | Z***1 | Tilting Cylinder Assembly | |
| 32 | Z***1 | Assembly Tilting Cylinder | |
| 33 | Z***X | Assembly | |
| 34 | 1***X | Hose | |
| 35 | 1***0 | Hose | |
| 36 | 6***Z | Connector | |
| 37 | G***0 | Bolt | |
| 38 | G***0 | Bolt | |
| 39 | 2***0 | Hose | |
| 40 | 2***0 | Hose | |
| 41 | Z***2 | Pilot Hydraulic System | |
| 42 | 2***0 | Hose | |
| 43 | 1***Z | Connector | |
| 44 | 2***A | Hose | |
| 45 | 2***0 | Hose | |
| 46 | Z***1 | L Plate | |
| 47 | G***0 | Bolt | |
| 48 | G***7 | Washer | |
| 49 | Z***1 | Steel Tube Assembly | |
| 50 | Z***1 | Steel Tube Assembly | |
| 51 | Z***1 | Steel Tube Assembly | |
| 52 | Z***1 | Steel Tube Assembly | |
| 53 | Z***1 | Multi-way valve T Meatus Assembly | |
| 54 | 2***Z | Connector | |
| 55 | 1***Z | Connector | |
| 56 | F***Z | Flange | |
| 57 | G***0 | Bolt | |
| 58 | G***0 | Bolt | |
| 59 | Z***1 | Tube Clip | |
| 60 | Z***1 | Plate | |
| 61 | G***0 | Nut | |
| 62 | G***0 | Bolt | |
| 63 | G***7 | Washer | |
| 64 | K***Z | R clip | |
| 65 | K***Z | R clip | |
| 66 | K***Z | R clip | |
| 67 | G***2 | Washer | |
| 68 | Z***2 | Assembly | |
| 69 | 2***7 | Hose | |
| 70 | 8***5 | Hose | |
| 71 | 8***5 | Hose |
