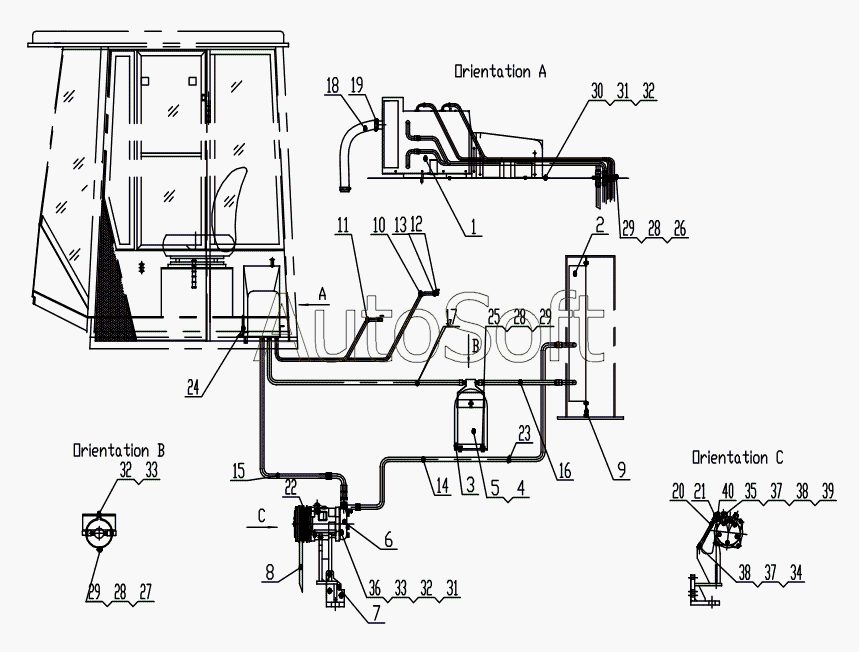

Каталог запасных частей к технике: ChengGong CG-938H (2006). Air-conditioner System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
29
29
30
31
31
32
32
32
33
33
34
35
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K***2 | Evaporator Assembly | |
| 2 | Z***2 | Condenser Assembly | |
| 3 | Z***2 | Storage Bottle Bracket | |
| 4 | H***a | R134a | |
| 5 | Z***2 | Storage Bottle | |
| 6 | S***V | Compressor | |
| 7 | Z***2 | Compressor Bracket | |
| 8 | Z***2 | Three-cornered Strap | |
| 9 | Z***2 | Condenser Bracket | |
| 10 | Z***2 | Inlet Pipe | |
| 11 | Z***2 | Outlet Pipe | |
| 12 | Z***8 | Valve | |
| 13 | H***p | Hoop | |
| 14 | Z***2 | High Pressure Pipe | |
| 15 | Z***2 | Low Pressure Pipe | |
| 16 | Z***2 | Condenser Outlet Pipe | |
| 17 | Z***2 | Evaporator Inlet Pipe | |
| 18 | Z***2 | Pipe | |
| 19 | Z***2 | Hoop | |
| 20 | P***2 | Adjustive screw | |
| 21 | Z***3 | Adjustive seat | |
| 22 | Z***2 | Washer | |
| 23 | Z***8 | Locking Cable Ties | |
| 24 | Z***2 | Foam | |
| 25 | G***0 | Bolt | |
| 26 | G***0 | Bolt | |
| 27 | G***0 | Bolt | |
| 28 | G***2 | Washer | |
| 29 | G***7 | Washer | |
| 30 | G***0 | Bolt | |
| 31 | G***2 | Washer | |
| 32 | G***7 | Valve | |
| 33 | G***0 | Nut | |
| 34 | G***0 | Bolt | |
| 35 | G***0 | Bolt | |
| 36 | G***8 | Bolt M10х130 | |
| 37 | G***7 | Washer 10 | |
| 38 | G***2 | Washer 10 | |
| 39 | G***0 | Nut | |
| 40 | G***0 | Nut |
