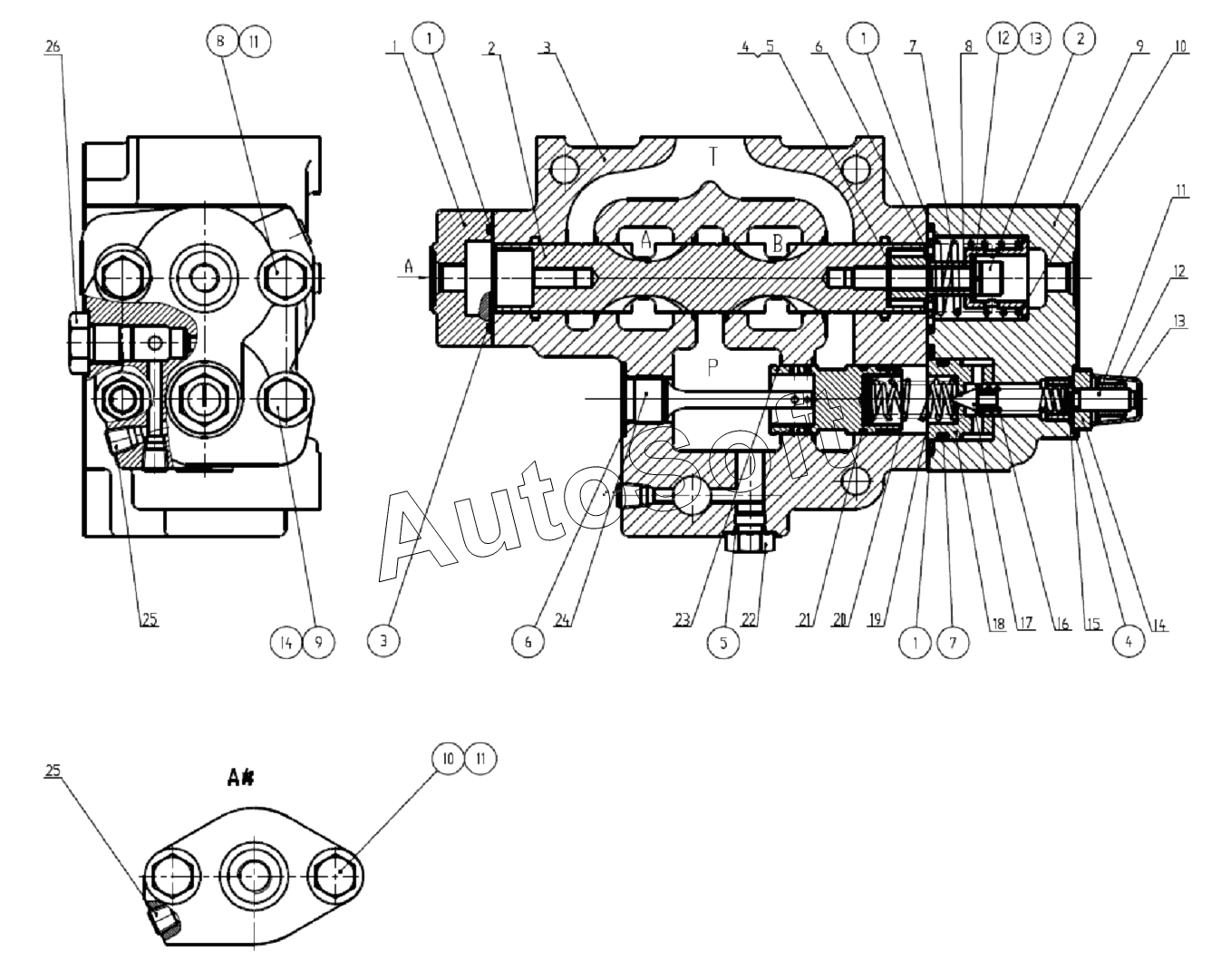

Каталог запасных частей к технике: ChengGong CG-956C (2014). ZLF25 Enlarger Valve
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
(1)
(1)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(11)
(12)
(13)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | J***7 | Washer | |
| (10) | G***6 | Bolt M10x130 | |
| (11) | G***7 | Washer | |
| (12) | G***5 | Washer | |
| (13) | G***7 | Washer | |
| (2) | G***5 | Screw M12x80 | |
| (3) | G***2 | O-Ring 28x2.65 | |
| (4) | G***6 | O-Ring 16x2.4 | |
| (5) | G***2 | O-Ring 28x2.65 | |
| (6) | G***2 | O-Ring 28x2.65 | |
| (7) | G***2 | O-Ring 28x2.65 | |
| (8) | G***6 | Bolt M10x130 | |
| (9) | G***6 | Bolt M10x130 | |
| 1 | Z***1 | Front Cover | |
| 10 | Z***0 | Seat | |
| 11 | Z***1 | Bolt | |
| 12 | S***2 | Nut | |
| 13 | Z***8 | Shield | |
| 14 | Z***7 | Nut | |
| 15 | Z***8 | Seat | |
| 16 | Z***9 | Spring | |
| 17 | Z***0 | Valve | |
| 18 | Z***1 | Seat | |
| 19 | Z***2 | Spring I | |
| 2 | Z***2 | Valve core | |
| 20 | Z***3 | Spring II | |
| 21 | Z***4 | Reed | |
| 22 | Z***5 | Cover | |
| 23 | Z***6 | Valve | |
| 24 | Z***7 | Pole | |
| 25 | C***2 | Cover | |
| 26 | S***6 | Valve discreteness | |
| 3 | Z***3 | Valve Body | |
| 4 | Z***4 | Washer I | |
| 5 | Z***а | Washer III | |
| 6 | Z***6 | Seat ring | |
| 7 | Z***7 | Spring | |
| 8 | Z***8 | Bushing | |
| 9 | Z***9 | Rear Cover |
