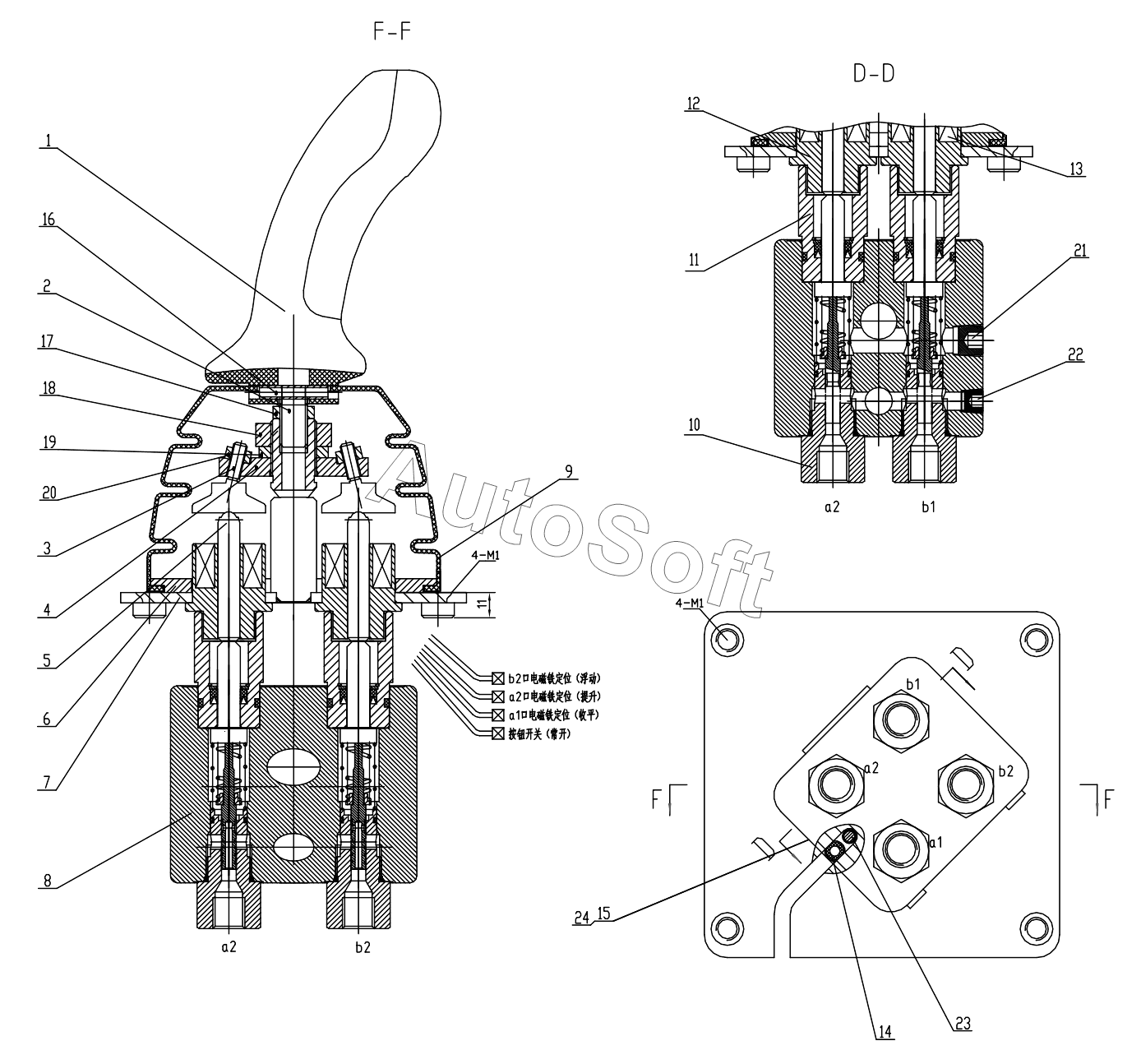

Каталог запасных частей к технике: ChengGong CG-932H (2014). JZDXF-00 Pilot Operated Valve
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***1 | Handle Assembly | |
| 2 | J***2 | Tie-in | |
| 3 | J***3 | Board-groupware | |
| 4 | J***4 | Fixed-board | |
| 5 | J***5 | Pin-suit | |
| 6 | J***6 | Cover Plate | |
| 7 | J***7 | Load-groupware | |
| 8 | J***8 | Valve Body | |
| 9 | J***9 | Dust-cover | |
| 10 | J***0 | Measuring Assembly | |
| 11 | J***1 | Presser-plate Assembly I | |
| 12 | J***2 | Shaft-cover | |
| 13 | J***3 | Magnet | |
| 14 | J***4 | Rubber stopper | |
| 15 | J***5 | Rating plate | |
| 16 | G***0 | Pin 6X30 | |
| 17 | G***0 | Nut M14 | |
| 18 | G***0 | Nut M20 | |
| 19 | G***2 | Washer | |
| 20 | G***0 | Nut M14 | |
| 21 | C***2 | Cover | |
| 22 | C***2 | Cover | |
| 23 | G***0 | Bolt M12X30 | |
| 24 | G***6 | Rivet 2х4 |
