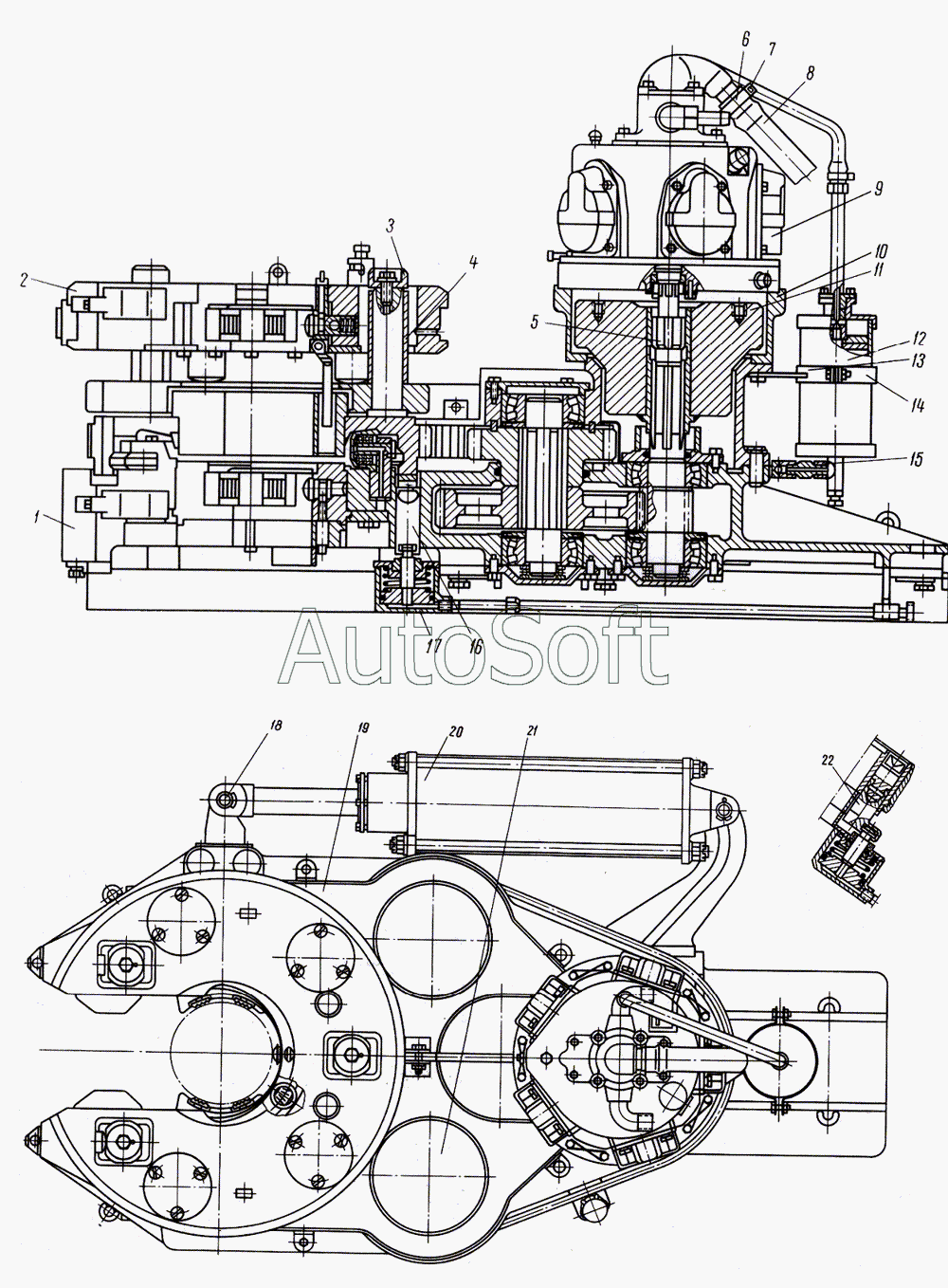

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2 (2011). Блок ключа АКБ-3М2.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***2 | Редуктор ключа | |
| 2 | А***1 | Устройство трубозажимное верхнее | |
| 3 | А***1 | Шайба | |
| 4 | А***3 | Втулка | |
| 5 | А***9 | Проставка | |
| 6 | А***0 | Хомут | |
| 7 | А***1 | Гайка | |
| 8 | Р***3 | Рукав | |
| 9 | П***6 | Пневмомотор П13-16 | |
| 10 | А***8 | Фланец | |
| 11 | А***4 | Маховик в сборе | |
| 12 | А***8 | Масленка пневматическая | |
| 13 | А***2 | Кронштейн | |
| 14 | А***0 | Полухомут | |
| 15 | А***2 | Ниппель | |
| 16 | А***В | Шток | |
| 17 | А***6 | Блок цилиндров | |
| 18 | А***4 | Ось | |
| 19 | А***5 | Кожух правый | |
| 20 | А***3 | Цилиндр зажима челюстей | |
| 21 | А***6 | Кожух левый | |
| 22 | А***1 | Храповик нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
