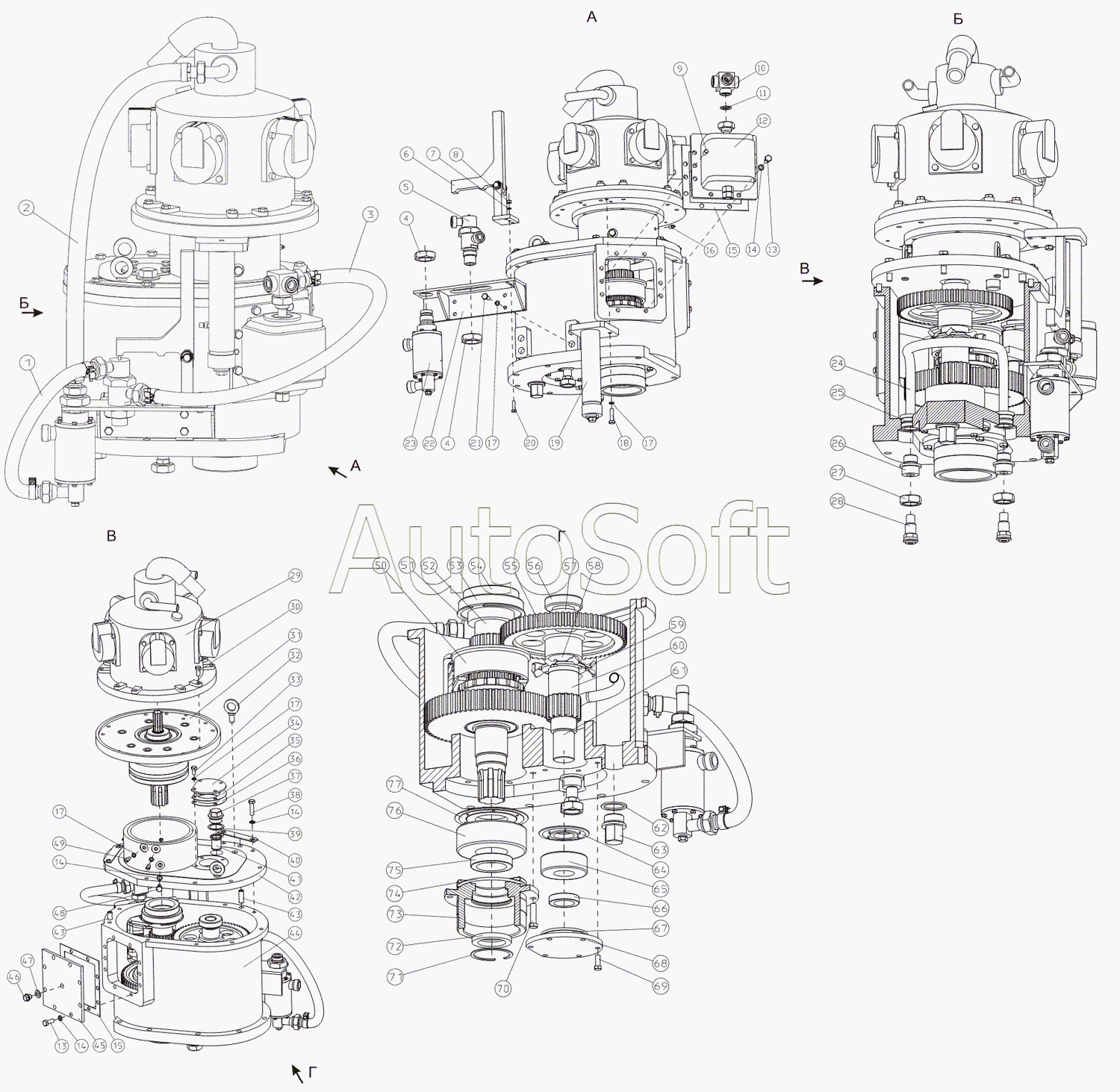

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Коробка передач АКБ-4.30-00.00
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Шланг | |
| 2 | А***0 | Шланг пневмодвигателя | |
| 3 | А***2 | Шланг | |
| 4 | Г***6 | Гайка М42х3.6Н.12.40х06 | |
| 5 | А***0 | Клапан | |
| 6 | А***0 | Рычаг | |
| 7 | Ш***9 | Шайба 8.65Г.019 | |
| 8 | Г***9 | Гайка М8.5.35.019 | |
| 9 | А***2 | Штифт | |
| 10 | А***0 | Крестовина | |
| 11 | А***1 | Прокладка | |
| 12 | А***0 | Переключатель | |
| 13 | Б***9 | Болт М12х30.56.019 | |
| 14 | Ш***9 | Шайба 12.65Г.019 | |
| 15 | А***1 | Прокладка | |
| 16 | М***6 | Масленка 1.3.Ц6 | |
| 17 | Ш***9 | Шайба 10.65Г.019 | |
| 18 | Б***9 | Болт М10х40.56.019 | |
| 19 | А***0 | Упор передвижной | |
| 20 | Б***9 | Болт М8х30.56.019 | |
| 21 | Б***9 | Болт М10х25.56.019 | |
| 22 | А***1 | Кронштейн | |
| 23 | А***0 | Клапан отсекающий | |
| 24 | А***0 | Паропровод | |
| 25 | К***2 | Кольцо 040-044-25-2-2 | |
| 26 | А***3 | Винт | |
| 27 | А***1 | Гайка накидная | |
| 28 | А***2 | Штуцер | |
| 29 | П***6 | Пневмомотор П13-16 | |
| 30 | Б***9 | Болт 4М12х25.56.019 | |
| 31 | А***0 | Планетарный редуктор | |
| 32 | А***3 | Рым-болт | |
| 33 | Б***9 | Болт М10х20.56.019 | |
| 34 | А***8 | Крышка | |
| 35 | А***0 | Прокладка | |
| 36 | А***1 | Прокладка | |
| 37 | А***1 | Пробка | |
| 38 | Б***9 | Болт М12х45.56.019 | |
| 39 | К***4 | Прокладка | |
| 40 | А***7 | Планка | |
| 41 | А***1 | Фильтр | |
| 42 | А***0 | Опора | |
| 43 | А***9 | Штифт | |
| 44 | А***1 | Корпус | |
| 45 | А***6 | Крышка люка | |
| 46 | А***8 | Пробка | |
| 47 | А***7 | Прокладка | |
| 48 | А***1 | Фиксатор | |
| 49 | А***5 | Ограничитель | |
| 50 | А***0 | Вал промежуточный | |
| 51 | К***0 | Кольцо А140 | |
| 52 | А***3 | Втулка | |
| 53 | П***8 | Подшипник 80118 | |
| 54 | П***8 | Подшипник 8118 | |
| 55 | К***8 | Колесо зубчатое | |
| 56 | П***7 | Подшипник 80307 | |
| 57 | А***4 | Втулка | |
| 58 | А***1 | Втулка | |
| 59 | К***0 | Разбрызгиватель | |
| 60 | А***9 | Втулка | |
| 61 | А***3 | Вал-шестерня | |
| 62 | А***6 | Шайба | |
| 63 | А***2 | Пробка | |
| 64 | К***0 | Грязесъемник | |
| 65 | П***9 | Подшипник 53609 | |
| 66 | П***9 | Подшипник 8109 | |
| 67 | К***2 | Кольцо 090-100-58-2-2 | |
| 68 | А***2 | Крышка | |
| 69 | Б***9 | Болт 4М10х25.56.019 | |
| 70 | Б***9 | Болт 4М12х45.56.019 | |
| 71 | К***5 | Кольцо А85 | |
| 72 | М***3 | Манжета 1-1-60х85-3 | |
| 73 | А***0 | Стакан | |
| 74 | К***2 | Кольцо 140-150-58-2-2 | |
| 75 | П***3 | Подшипник 8113 | |
| 76 | П***4 | Подшипник 53614 | |
| 77 | К***0 | Грязесъемник |
