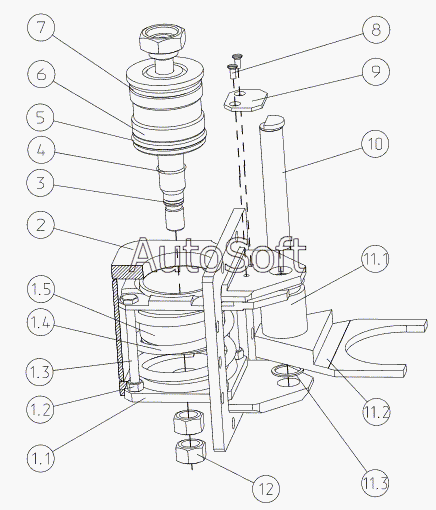

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Переключатель АКБ-4.30-20.00
1.1
1.2
1.3
1.4
1.5
2
3
4
5
6
7
8
9
10
11.1
11.2
11.3
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Цилиндр | |
| 1.1 | А***2 | Пластина | |
| 1.2 | Г***9 | Гайка М10-6Н.6.019 | |
| 1.3 | А***3 | Болт | |
| 1.4 | А***1 | Пружина | |
| 1.5 | А***0 | Цилиндр | |
| 10 | А***1 | Ось | |
| 11 | А***0 | Вилка | |
| 11.1 | А***2 | Втулка | |
| 11.2 | А***1 | Вилка | |
| 11.3 | К***5 | Кольцо В35 | |
| 12 | Г***6 | Гайка М20х1,5-6Н.04.35.06 | |
| 2 | А***0 | Стойка | |
| 3 | К***2 | Кольцо 018-022-25-2-2 | |
| 4 | К***2 | Кольцо 028-032-25-2-2 | |
| 5 | М***6 | Манжета 1-80х65-6 | |
| 6 | А***0 | Поршень | |
| 7 | К***2 | Кольцо 070-080-58-2-2 | |
| 8 | В***9 | Винт В2.М6-8gх14.58.019 | |
| 9 | А***2 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
