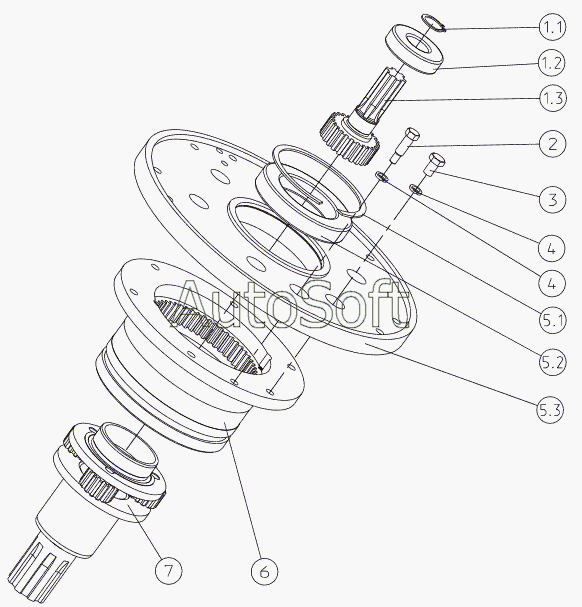

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Планетарный редуктор АКБ-4.30-40.00
1.1
1.2
1.3
2
3
4
4
5.1
5.2
5.3
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Вал ведущий | |
| 1.1 | К***5 | Кольцо А35 | |
| 1.2 | П***7 | Подшипник 80307 | |
| 1.3 | А***1 | Вал-шестерня | |
| 2 | А***1 | Упор | |
| 3 | Б***9 | Болт М12х20.56.019 | |
| 4 | Ш***9 | Шайбы 12.65Г.019 | |
| 5 | А***0 | Фланец планетарного редуктора | |
| 5.1 | К***0 | Кольцо А140 | |
| 5.2 | П***8 | Подшипник 80118 | |
| 5.3 | А***1 | Фланец планетарного редуктора | |
| 6 | А***0 | Корпус планетарного редуктора | |
| 7 | А***0 | Водило с сателлитами |
