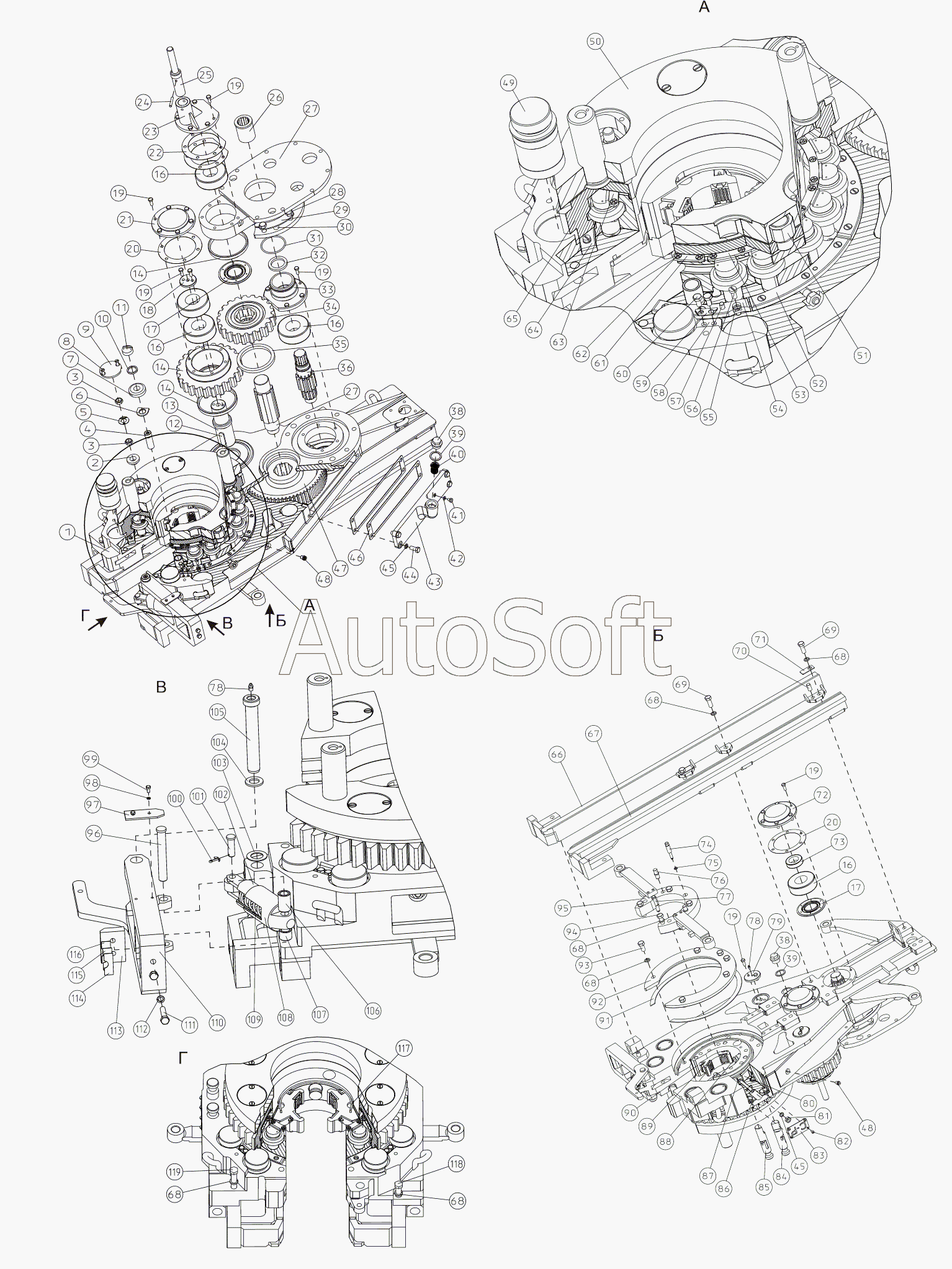

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Редуктор ключа АКБ-4.12
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
16
17
17
18
19
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
68
68
68
68
69
69
70
71
72
73
74
75
76
77
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Корпус | |
| 2 | А***4 | Ограничитель | |
| 3 | Г***4 | Гайка М24 | |
| 4 | А***1 | Палец | |
| 5 | А***4 | Шайба стопорная | |
| 6 | А***4 | Шайба опорная | |
| 7 | А***1 | Ролик | |
| 8 | В***0 | Винт В. М10х30 | |
| 9 | А***8 | Заглушка | |
| 10 | А***9 | Кольцо | |
| 11 | А***6 | Стакан | |
| 12 | Ш***0 | Шпонка 22х14х80 | |
| 13 | А***0 | Вал | |
| 14 | А***6 | Кольцо уплотняющее | |
| 15 | А***9 | Колесо зубчатое | |
| 16 | П***4 | Подшипник 53614 | |
| 17 | А***8 | Грязеотбойник | |
| 18 | А***0 | Шайба упорная | |
| 19 | Б***0 | Болт 3М12х30 | |
| 20 | А***7 | Прокладка | |
| 21 | А***8 | Крышка | |
| 22 | А***1 | Прокладка | |
| 23 | А***1 | Крышка | |
| 24 | Ш***0 | Штифт 10х60 | |
| 25 | А***2 | Палец | |
| 26 | А***3 | Муфта шлицевая | |
| 27 | А***0 | Фланец | |
| 28 | Б***5 | Болт 3М20х55 | |
| 29 | А***0 | Скоба | |
| 30 | А***1 | Штифт конический | |
| 31 | К***2 | Кольцо 110-120-58-2-2 | |
| 32 | М***1 | Манжета 1.2-65х90-1 | |
| 33 | А***5 | Крышка | |
| 34 | А***2 | Колесо зубчатое | |
| 35 | М***1 | Манжета 1.2-150х180-1 | |
| 36 | А***3 | Вал-шестерня | |
| 37 | А***4 | Вал | |
| 38 | А***Б | Пробка | |
| 39 | А***6 | Шайба | |
| 40 | А***1 | Фильтр | |
| 41 | А***1 | Пробка | |
| 42 | А***1 | Прокладка | |
| 43 | А***9 | Крышка | |
| 44 | Б***5 | Болт М16х35 | |
| 45 | Ш***Г | Шайба 16.65Г | |
| 46 | А***7 | Прокладка | |
| 47 | А***2 | Колесо зубчатое | |
| 48 | А***5 | Масленка | |
| 49 | А***0 | Ролик опорный | |
| 50 | А***9 | Диск промежуточный | |
| 51 | А***9 | Втулка квадратная | |
| 52 | А***0 | Секция опоры средняя | |
| 53 | А***8 | Планка средняя | |
| 54 | А***2 | Секция опоры правая | |
| 55 | Ш***Г | Шайба 10.65Г | |
| 56 | В***0 | Винт В. М10х20 | |
| 57 | Ш***0 | Штифт 10х20 | |
| 58 | А***7 | Ригель | |
| 59 | А***8 | Планка | |
| 60 | Б***0 | Болт М10х20 | |
| 61 | А***0 | Планка | |
| 62 | В***4 | Винт В2. М8х14 | |
| 63 | А***7 | Планка | |
| 64 | А***3 | Секция опоры левая | |
| 65 | А***2 | Шестерня разрезная | |
| 66 | А***5 | Полоз левый | |
| 67 | А***6 | Полоз правый | |
| 68 | Ш***Г | Шайба 20.65Г | |
| 69 | Б***0 | Болт М20х50 | |
| 70 | Ш***0 | Штифт 20х40 | |
| 71 | А***4 | Платик | |
| 72 | А***6 | Крышка | |
| 73 | П***1 | Подшипник 8211 | |
| 74 | А***0 | Винт | |
| 75 | Ш***Г | Шайба 12.65Г | |
| 76 | А***2 | Штифт | |
| 77 | А***5 | Болт стопорный нижний | |
| 78 | М***6 | Масленка 1.3 Ц6 | |
| 79 | А***5 | Шайба упорная | |
| 80 | А***1 | Вкладыш 11° | |
| 81 | А***0 | Гайка | |
| 82 | В***6 | Винт В.М8х16 | |
| 83 | А***9 | Табличка | |
| 84 | А***1 | Валик левый | |
| 85 | А***0 | Валик правый | |
| 86 | А***5 | Штифт | |
| 87 | А***9 | Распорка | |
| 88 | А***8 | Упор 146 | |
| 89 | А***А | Челюсть 146 | |
| 90 | А***9 | Челюстедержатель нижний | |
| 91 | А***8 | Прокладка | |
| 92 | А***7 | Фланец нижний | |
| 93 | Б***0 | Болт М20х40 | |
| 94 | Б***5 | Болт М20х75 | |
| 95 | А***4 | Поводок | |
| 96 | А***1 | Ось | |
| 97 | А***4 | Планка | |
| 98 | Ш***Г | Шайба 6.65Г | |
| 99 | Б***2 | Болт М6х12 | |
| 100 | Ш***2 | Шплинт 4х32 | |
| 101 | А***1 | Ось | |
| 102 | А***7 | Стакан внутренний | |
| 103 | А***3 | Шайба | |
| 104 | Ш***4 | Шайба 24 | |
| 105 | А***5 | Ось | |
| 106 | А***1 | Втулка | |
| 107 | А***0 | Втулка | |
| 108 | А***6 | Стакан наружный | |
| 109 | А***8 | Пружина | |
| 110 | А***0 | Замок | |
| 111 | Б***5 | Болт М12х55 | |
| 112 | Ш***Г | Шайба 12.65Г | |
| 113 | А***8 | Вставка | |
| 114 | А***7 | Пластина | |
| 115 | А***1 | Пластина | |
| 116 | А***2 | Пластина | |
| 117 | А***2 | Пружина | |
| 118 | А***2 | Болт | |
| 119 | А***5 | Болт |
