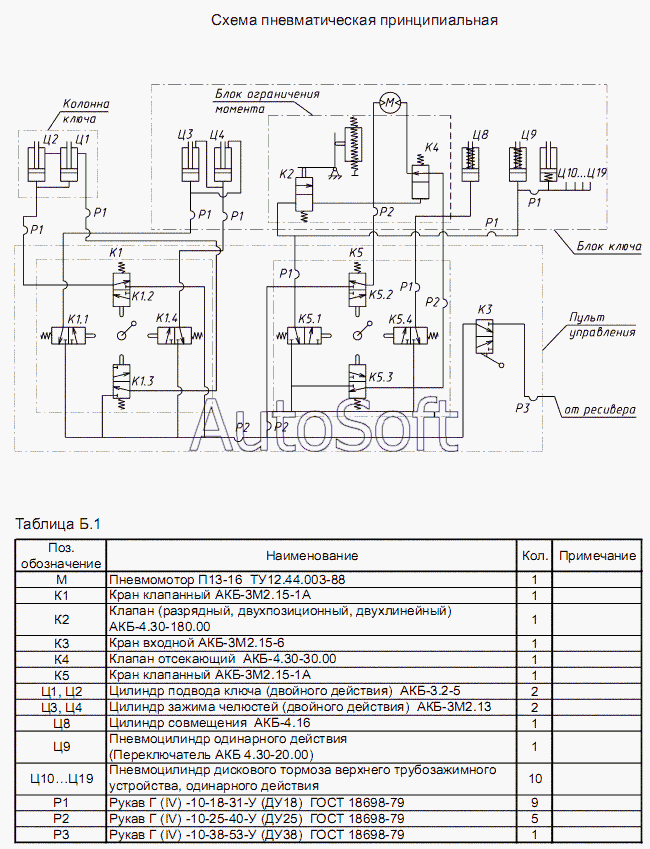

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4 (2011). Схема пневматическая принципиальная
М
К1
К2
КЗ
К4
К5
Ц1 ( Ц2)
ЦЗ ( Ц4)
Ц8
Ц9
Ц10 - Ц19
Р1
Р1
Р1
Р1
Р1
Р1
Р1
Р1
Р2
Р2
Р2
Р2
РЗ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1 | А***А | Кран клапанный | |
| К2 | А***0 | Клапан | |
| К4 | А***0 | Клапан отсекающий | |
| К5 | А***А | Кран клапанный | |
| КЗ | А***6 | Кран входной | |
| М | П***6 | Пневмомотор П13-16 | |
| Р1 | Г***) | Рукав Г (IV) -10-18-31-У (ДУ18) | |
| Р2 | Г***) | Рукав Г (IV) -10-25-40-У (ДУ25) | |
| РЗ | Г***) | Рукав Г (IV) -10-38-53-У (ДУ38) | |
| Ц1 ( Ц2) | А***5 | Цилиндр подвода ключа | |
| Ц10 - Ц19 | П***а | Пневмоцилиндр дискового тормоза верхнего трубозажимного устройства, одинарного действия | |
| Ц8 | А***6 | Цилиндр совмещения | |
| Ц9 | П***я | Пневмоцилиндр одинарного действия | |
| ЦЗ ( Ц4) | ***3 | Цилиндр зажима челюстей (двойного действия) АКБ-3М2.13 |
