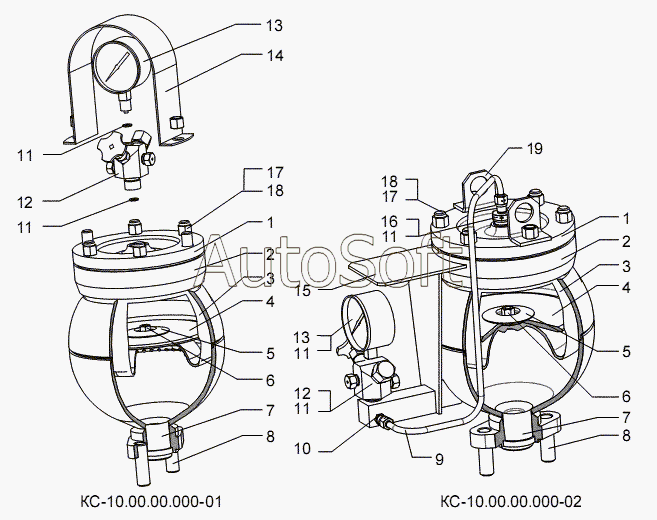

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50) (2011). Компенсаторы сферические
11
11
11
11
11
КС-10.00.00.000-01
КС-10.00.00.000-02
19
18
18
17
17
16
15
14
13
13
12
12
1
1
10
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-10.00.00.000-01 | К***1 | Компенсатор сферический | |
| КС-10.00.00.000-02 | К***2 | Компенсатор сферический | |
| 1 | К***Б | Крышка компенсатора | |
| 2 | К***0 | Корпус компенсатора | |
| 3 | К***1 | Диафрагма | |
| 4 | К***2 | Стабилизатор | |
| 5 | К***1 | Шайба | |
| 6 | Г***2 | Гайка М12 | |
| 7 | К***3 | Вкладыш | |
| 8 | Ш***4 | Шпилька М24 | |
| 9 | К***0 | Линия воздушная | |
| 10 | П***А | Проходник ввертный 10-22А | |
| 11 | К***1 | Прокладка | |
| 12 | К***0 | Переходник в сборе | |
| 13 | М***3 | Манометр МП3 | |
| 14 | К***0 | Ограждение | |
| 15 | К***0 | Кронштейн | |
| 16 | К***1 | Штуцер | |
| 17 | Г***0 | Гайка М20 | |
| 18 | Ш***0 | Шпилька М20 | |
| 19 | К***5 | Угольник |
