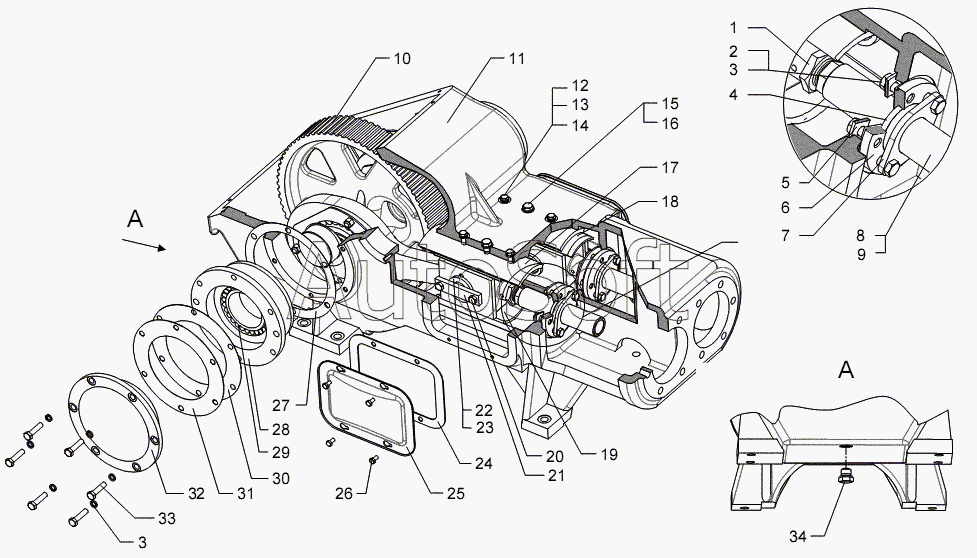

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50) (2011). Блок привода НБ32.01.000
26
19
20
21
22
22
23
24
25
18
27
28
29
30
31
32
33
34
10
2
3
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НБ32.01.050 | Н***0 | Крейцкопф | |
| НБ32.01.050-01 | Н***1 | Крейцкопф | |
| 1 | 1***0 | Гайка | |
| 2 | Б***0 | Болт М12x30 | |
| 3 | Ш***Г | Шайба 12.65Г | |
| 4 | Н***3 | Кольцо | |
| 5 | Н***2 | Шайба | |
| 6 | Н***4 | Корпус сальника | |
| 7 | Н***5 | Фланец | |
| 8 | Н***2 | Шток ползуна | |
| 9 | Ш***1 | Шплинт 6,3x71 | |
| 10 | Н***0 | Вал эксцентриковый с шатунами | |
| 11 | Н***1 | Станина | |
| 12 | Б***0 | Болт М10x30 | |
| 13 | Ш***0 | Шайба 10 | |
| 14 | Ш***Г | Шайба 10.65Г | |
| 15 | Н***6 | Болт установочный | |
| 16 | Ш***Г | Шайба 16.65Г | |
| 17 | Н***2 | Накладка | |
| 18 | Н***1 | Крейцкопф | |
| 19 | Н***2 | Крейцкопф | |
| 20 | Б***5 | Болт 3М12x25 | |
| 21 | Н***3 | Планка | |
| 22 | Н***8 | Палец крейцкопфа | |
| 22 | Н***4 | Палец крейцкопфа | |
| 23 | 1***1 | Штифт крейцкопфа | |
| 24 | 1***3 | Прокладка | |
| 25 | 1***0 | Крышка | |
| 26 | Б***6 | Болт 4М8x16 | |
| 27 | 1***2 | Прокладка | |
| 28 | 1***8 | Стакан подшипника | |
| 29 | 7***0 | Подшипник 7520 | |
| 30 | 1***2 | Прокладка | |
| 31 | 1***1 | Прокладка | |
| 32 | 1***А | Крышка | |
| 33 | Б***0 | Болт М12x50 | |
| 34 | 1***6 | Пробка |
