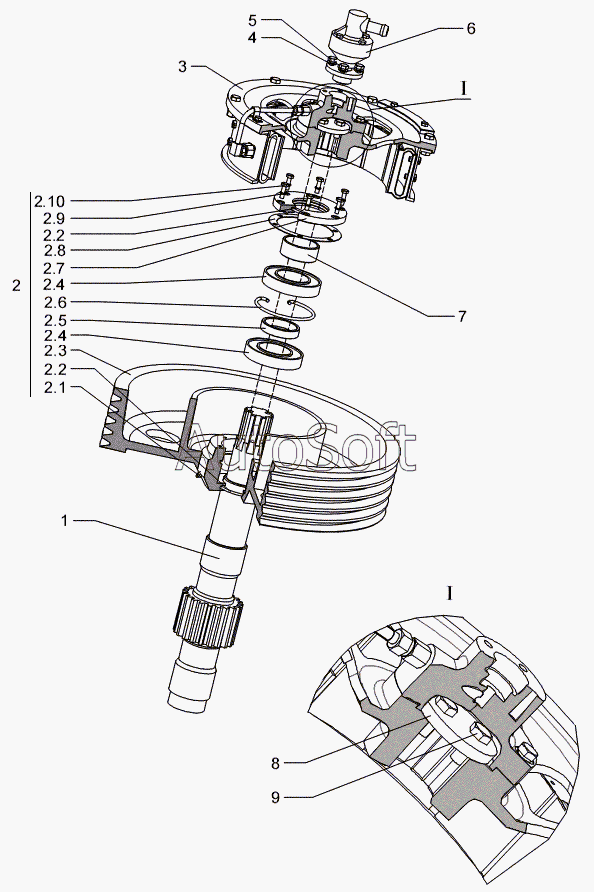

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50) (2011). Узел трансмиссионный 03
28
9
8
7
6
5
4
3
30
29
1
27
26
25
24
24
23
22
22
21
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Вал трансмиссионный | |
| 1 | Н***2 | Вал трансмиссионный | |
| 2 | Н***0 | Шкив с подшипниками | |
| 3 | Н***0 | Планшайба | |
| 4 | Ш***0 | Шайба 10 | |
| 5 | Б***0 | Болт 3М10x20 | |
| 6 | Н***0 | Вертлюжок с фланцевым креплением | |
| 7 | 1***2 | Втулка дистанционная | |
| 8 | П***7 | Шайба | |
| 9 | Б***0 | Болт 3М12x30 | |
| 21 | М***2 | Масленка 1.2 | |
| 22 | К***7 | Кольцо СП-98-79-7 | |
| 23 | Н***7 | Шкив | |
| 24 | 2***4 | Подшипник 214 | |
| 25 | 1***2 | Втулка дистанционная | |
| 26 | 1***7 | Кольцо пружинное | |
| 27 | 1***4 | Крышка | |
| 28 | 1***3 | Прокладка | |
| 29 | Ш***Г | Шайба 8.65Г | |
| 30 | Б***8 | Болт М8х28 |
