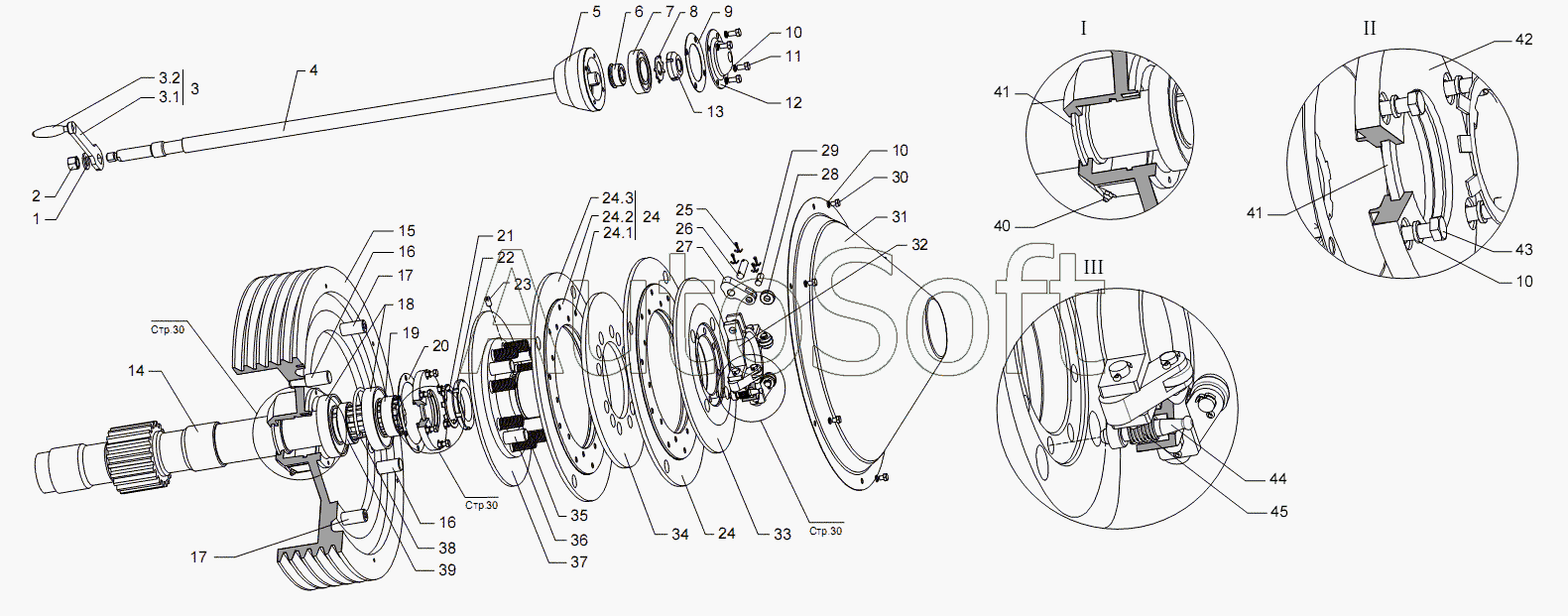

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50) (2011). Узел трансмиссионный 05
1
2
3
3.1
3.2
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
24
24.1
24.2
24.3
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***6 | Шайба 16 | |
| 10 | Ш***Г | Шайба 8.65Г | |
| 11 | Б***6 | Болт 4М8x16 | |
| 12 | 1***8 | Крышка торцевая | |
| 13 | 1***9 | Гайка круглая | |
| 14 | Н***1 | Вал трансмиссионный | |
| 15 | Н***5 | Шкив | |
| 16 | Н***1 | Болт поводковый | |
| 17 | Н***2 | Болт поводковый | |
| 18 | 2***4 | Подшипник 214 | |
| 19 | 1***1 | Втулка дистанционная | |
| 2 | Г***6 | Гайка М16 | |
| 20 | 1***3 | Прокладка | |
| 21 | Ш***8 | Шайба Н68 | |
| 22 | Г***2 | Гайка М68x2 | |
| 23 | В***0 | Винт ВМ10x20 | |
| 24 | Н***0 | Диск ведущий | |
| 24.1 | 1***3 | Заклепка | |
| 24.2 | 1***5 | Накладка | |
| 24.3 | Н***9 | Диск | |
| 25 | Ш***8 | Шплинт 3,2x18 | |
| 26 | О***0 | Ось 6-14в12x50 | |
| 27 | 1***5 | Кулачок | |
| 28 | 1***7 | Ролик | |
| 29 | О***8 | Ось 6-14в12x28 | |
| 3 | 1***1 | Рукоятка | |
| 3.1 | 1***3 | Планка | |
| 3.2 | 1***1 | Рукоятка | |
| 30 | Б***0 | Болт М8x10 | |
| 31 | 1***8 | Кожух шкива | |
| 32 | 1***9 | Гайка специальная | |
| 33 | Н***8 | Диск | |
| 34 | Н***4 | Диск | |
| 35 | 1***1 | Пружина | |
| 36 | Н***3 | Палец муфты | |
| 37 | Н***1 | Диск | |
| 38 | 1***7 | Кольцо пружинное | |
| 39 | 1***1 | Втулка дистанционная | |
| 4 | 1***1 | Тяга | |
| 40 | М***2 | Масленка 1.2 | |
| 41 | К***7 | Кольцо СП-98-79-7 | |
| 42 | 1***4 | Крышка | |
| 43 | Б***8 | Болт М8x28 | |
| 44 | 1***1 | Стопор | |
| 45 | 1***0 | Пружина | |
| 5 | 1***6 | Конус | |
| 6 | 1***3 | Втулка | |
| 7 | 2***8 | Подшипник 208 | |
| 8 | 1***0 | Шайба предохранительная | |
| 9 | 1***8 | Прокладка |
