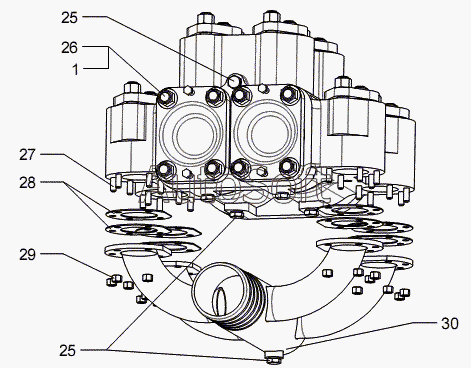

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50) (2011). Блок гидравлический НБ32.02.000. Вид снизу.
30
29
28
27
26
25
25
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***4 | Гайка М24 | |
| 2 | Н***2 | Крышка клапана | |
| 3 | 1***4 | Прокладка | |
| 4 | 1***А | Пружина | |
| 5 | К***0 | Клапан тарельчатый | |
| 6 | К***1 | Седло | |
| 7 | 1***2 | Болт | |
| 8 | Н***1 | Крышка | |
| 9 | К***2 | Кольцо 140-150-58-2-2 | |
| 10 | Н***2 | Втулка цилиндровая d.110 | |
| 10 | Н***3 | Втулка цилиндровая d.120 | |
| 11 | Н***3 | Уплотнение втулки | |
| 12 | Н***4 | Кольцо распорное | |
| 13 | Ш***0 | Шпилька М24х50 | |
| 14 | Н***1 | Блок цилиндров | |
| 15 | Ш***0 | Шпилька М16х50 | |
| 16 | 1***1 | Шпилька | |
| 17 | Ш***0 | Шпилька М16х40 | |
| 18 | 1***0 | Гайка | |
| 19 | Н***0 | Поршень ПI-4-120 | |
| 19 | Н***1 | Поршень ПI-4-110 | |
| 20 | Н***1 | Шток поршня | |
| 21 | 1***1 | Прокладка | |
| 22 | 1***5 | Корпус сальника | |
| 23 | Г***6 | Гайка М16 | |
| 24 | 1***4 | Манжета | |
| 25 | 1***6 | Пробка | |
| 26 | Ш***5 | Шпилька М24х65 | |
| 27 | Ш***0 | Шпилька М12х30 | |
| 28 | Н***3 | Прокладка | |
| 29 | Г***2 | Гайка М12 | |
| 30 | Н***0 | Коллектор всасывающий |
