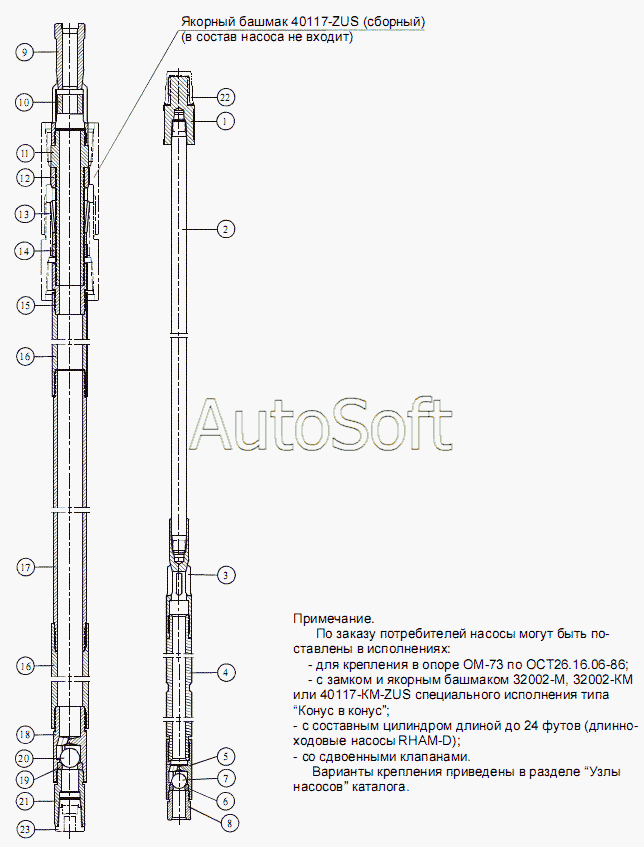

Каталог запасных частей к технике: Ижнефтемаш ГШН (2011). Насос вставной с верхним механическим креплением по API 25-175 RHAM
12
23
22
21
20
19
18
17
16
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***5 | Переходник штока | |
| 2 | R***D | Шток плунжера | |
| 3 | С***5 | Корпус клапана открытый | |
| 4 | P***D | Плунжер | |
| 5 | C***D | Корпус клапана закрытый | |
| 6 | V***5 | Седло клапана | |
| 7 | V***5 | Седло клапана | |
| 8 | Р***5 | Держатель седла клапана | |
| 9 | Н***а | Направляющая штока | |
| 10 | Г***а | Гильза | |
| 11 | S***D | Шпиндель анкерный | |
| 12 | S***D | Шпиндель анкерный | |
| 13 | S***D | Шпиндель анкерный | |
| 14 | S***D | Шпиндель анкерный | |
| 15 | S***D | Шпиндель анкерный | |
| 16 | С***5 | Муфта удлинительная | |
| 17 | В***5 | Цилиндр | |
| 18 | С***5 | Корпус клапана закрытый | |
| 19 | V***5 | Седло клапана | |
| 20 | V***5 | Седло клапана | |
| 21 | В***5 | Держатель седла клапана | |
| 22 | К***й | Колпак предохранительный | |
| 23 | П***я | Пробка предохранительная |
