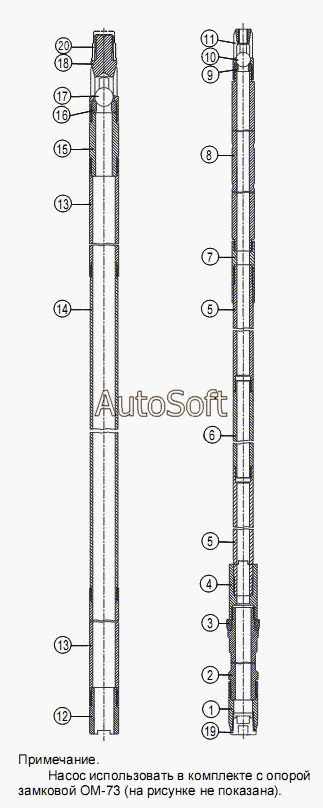

Каталог запасных частей к технике: Ижнефтемаш ГШН (2011). Насос вставной с подвижным цилиндром и нижним механическим креплением 25-175 RHТM 12-4-2-2
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Н | Муфта | |
| 2 | 4***2 | Шпиндель анкерный | |
| 3 | 4***К | Кольцо уплотнительное | |
| 4 | 3***Н | Муфта | |
| 5 | 5***Н | Шток плунжера | |
| 6 | 5***Н | Ниппель штока | |
| 7 | 2***Н | Муфта соединительная | |
| 8 | P***D | Плунжер | |
| 9 | V***5 | Седло клапана | |
| 10 | V***5 | Седло клапана | |
| 11 | С***5 | Корпус всасывающ. клапана | |
| 12 | 3***Н | Направляющая штока | |
| 13 | С***4 | Муфта удлинительная | |
| 14 | В***2 | Цилиндр | |
| 15 | С***5 | Соединитель | |
| 16 | V***5 | Седло клапана | |
| 17 | V***5 | Седло клапана | |
| 18 | С***5 | Корпус клапана открытый | |
| 19 | F***A | Пробка предохранительная | |
| 20 | F***2 | Колпак предохранительный |
