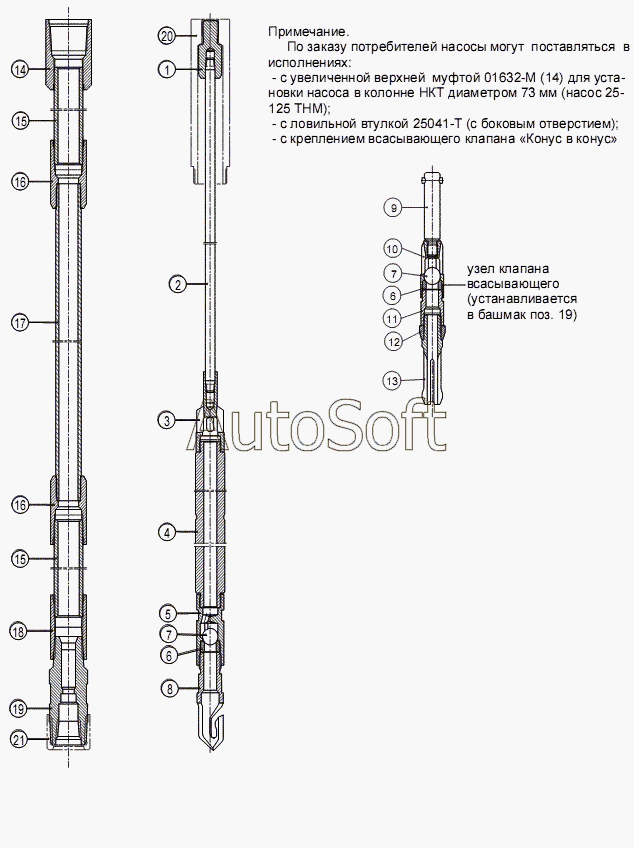

Каталог запасных частей к технике: Ижнефтемаш ГШН (2011). Насос трубный с механическим креплением всасывающего клапана 20-125 ТНМ
11
21
20
19
19
18
17
16
16
15
15
14
13
12
1
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***а | Переходник штока | |
| 2 | R***D | Шток плунжера | |
| 3 | С***5 | Корпус клапана открытый | |
| 4 | P***D | Плунжер | |
| 5 | C***D | Корпус клапана закрытый | |
| 6 | V***5 | Седло клапана | |
| 7 | V***5 | Седло клапана | |
| 8 | В***я | Втулка ловильная | |
| 9 | Ц***я | Цапфа ловильная | |
| 10 | К***а | Корпус всасывающ. клапана | |
| 11 | Н***й | Ниппель анкерный | |
| 12 | К***е | Кольцо уплотнительное | |
| 13 | Д***й | Дорн анкерный | |
| 14 | М***я | Муфта переходная | |
| 15 | Н***й | Ниппель удлинительный | |
| 16 | М***а | Муфта | |
| 17 | В***5 | Цилиндр | |
| 18 | С***D | Муфта | |
| 19 | Б***й | Башмак якорный | |
| 20 | В***а | Втулка предохранит. плунжера | |
| 21 | К***й | Колпак предохранительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
