Каталог запасных частей к технике: Ижнефтемаш ГШН (2011). Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-150 ТНМ-С

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21

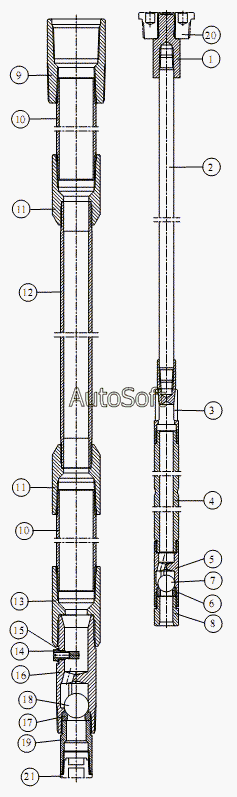

Позиция на иллюстрации Заводской номер детали Название детали
1 В***5 Переходник штока
2 R***D Шток плунжера
3 С***5 Корпус клапана открытый
4 P***D Плунжер
5 C***D Корпус клапана закрытый
6 V***0 Седло клапана
7 V***0 Седло клапана
8 Р***0 Держатель седла клапана
9 М***я Муфта переходная
10 Н***й Ниппель удлинительный
11 М***а Муфта
12 В***- Цилиндр
13 М***а Муфта
14 В***й Винт сбивной
15 П***а Прокладка
16 К***й Корпус клапана закрытый
17 V***5 Седло клапана
18 V***5 Седло клапана
19 Д***а Держатель седла клапана
20 В***а Втулка предохранит, плунжера
21 П***я Пробка предохранительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
