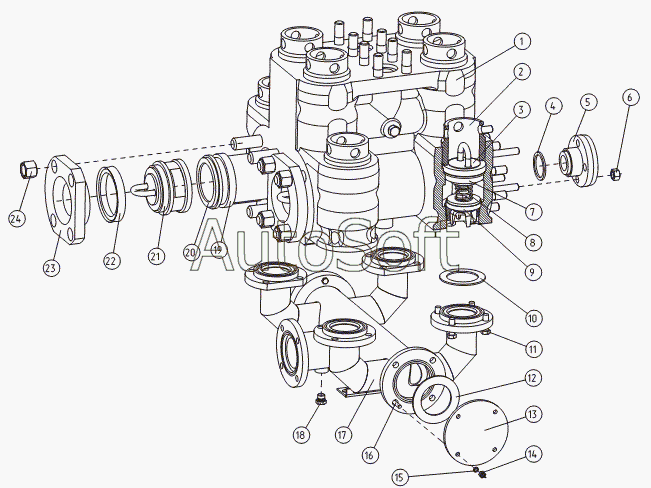

Каталог запасных частей к технике: Ижнефтемаш НБ-125 ИЖ (2011). Гидравлическая часть АФНИ.306555.001-02
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***2 | Блок клапанных коробок | |
| 2 | А***2 | Гайка клапанной крышки | |
| 3 | А***7 | Крышка клапана | |
| 4 | А***8 | Прокладка | |
| 5 | А***2 | Корпус сальника | |
| 6 | Г***0 | Гайка М20 | |
| 7 | Н***9 | Уплотнение крышки клапана | |
| 8 | Н***3 | Пружина клапана ПР52 | |
| 9 | А***1 | Клапан в сборе | |
| 10 | А***6 | Прокладка | |
| 11 | Б***0 | Болт М16х50 | |
| 12 | Ц***1 | Прокладка | |
| 13 | А***5 | Заглушка | |
| 14 | Г***0 | Гайка М10 | |
| 15 | Ш***Г | Шайба 10.65Г Г | |
| 16 | Б***5 | Болт М10х55 | |
| 17 | А***2 | Коллектор всасывающий | |
| 18 | 1***6 | Пробка | |
| 19 | А***7 | Уплотнение цилиндровой втулки | |
| 20 | В***я | Втулка цилиндровая | |
| 21 | А***2 | Коронка | |
| 22 | А***3 | Манжета | |
| 23 | А***1 | Крышка | |
| 24 | А***8 | Гайка |
