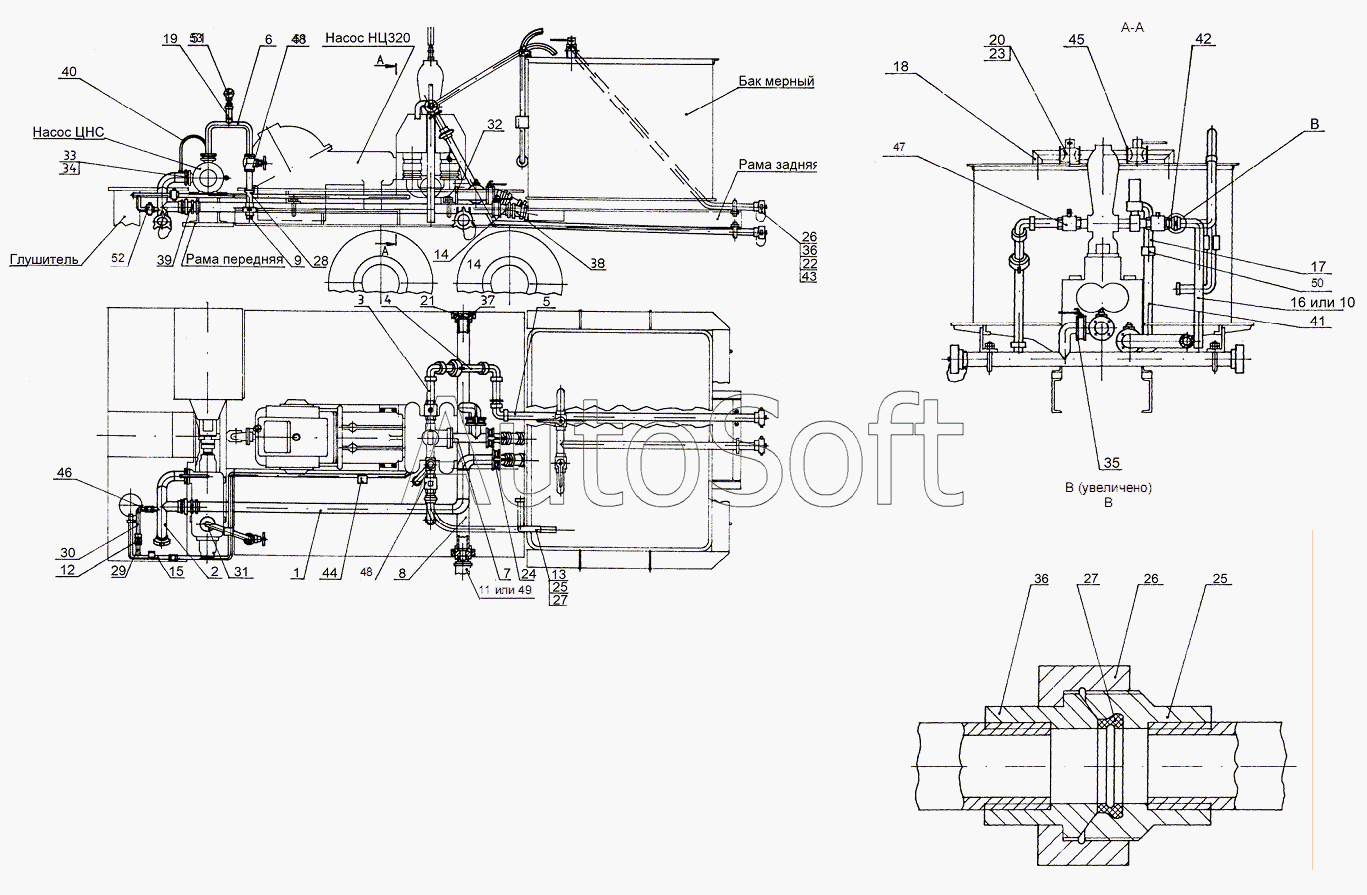

Каталог запасных частей к технике: Ижнефтемаш Установка АНЦ-320 (2011). Манифольд
40
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
26
26
41
42
43
44
45
46
47
48
48
49
50
51
52
53
12
1
2
2
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Линия приемная | |
| 1 | А***1 | Линия приемная | |
| 2 | А***1 | Труба всасывающая | |
| 2 | А***1 | Труба всасывающая | |
| 3 | А***1 | Верхний узел трубы нагнетательной линии | |
| 3 | Ц***0 | Верхний узел трубы нагнетательной линии | |
| 4 | Ц***0 | Средний узел трубы нагнетательной линии | |
| 5 | А***1 | Труба | |
| 6 | Ц***0 | Труба нагнетательная | |
| 7 | Ц***0 | Тройник | |
| 8 | А***1 | Труба приемная | |
| 9 | Ц***8 | Шланг нагнетательный 2'' | |
| 10 | Ц***9 | Шланг сброса 2'' | |
| 11 | Ц***А | Шланг всасывающий 4'' | |
| 12 | А***2 | Скоба | |
| 13 | А***2 | Труба сброса | |
| 14 | А***6 | Патрубок | |
| 15 | А***3 | Труба отопительная | |
| 16 | А***1 | Труба | |
| 17 | А***7 | Патрубок | |
| 18 | А***2 | Патрубок | |
| 19 | Н***0 | Разделитель | |
| 20 | 1***1 | Кран трехходовый | |
| 21 | А***3 | Заглушка | |
| 22 | А***4 | Заглушка | |
| 23 | А***1 | Заглушка | |
| 24 | А***6 | Заслонка | |
| 25 | 2***2 | Гнездо конуса | |
| 26 | 2***3 | Гайка накидная | |
| 27 | 3***2 | Уплотнение | |
| 28 | Ц***1 | Патрубок | |
| 29 | А***6 | Патрубок | |
| 30 | А***6 | Патрубок | |
| 31 | Ц***1 | Прокладка | |
| 32 | А***8 | Прокладка | |
| 33 | Ц***2 | Прокладка | |
| 34 | Ц***1 | Фланец | |
| 35 | Ц***1 | Фланец | |
| 36 | Ц***6 | Конус уплотнения | |
| 37 | Ц***5 | Гайка накидная | |
| 38 | А***3 | Рукав | |
| 39 | А***1 | Рукав | |
| 40 | А***4 | Рукав | |
| 41 | Ц***4 | Труба | |
| 42 | Ц***7 | Труба | |
| 43 | А***1 | Кольцо уплотнительное | |
| 44 | А***0 | Уголок | |
| 45 | А***3 | Контргайка | |
| 46 | А***4 | Контргайка | |
| 47 | А***5 | Кран запорный шаровой 50х70 | |
| 48 | А***1 | Кран шаровой с сектором 25х70 | |
| 49 | А***1 | Шланг всасывающий 3 | |
| 50 | М***Д | Муфта 60-Д | |
| 51 | 1***6 | Вентиль муфтовый 15кч 18р Ду50 Ру16 | |
| 52 | 1***5 | Кран пробковый проходной конусный 11Б1бк Ду32,Ру6 СТД-875 | |
| 53 | О***5 | Манометр ОБМ1-100 2,5МПах2,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
