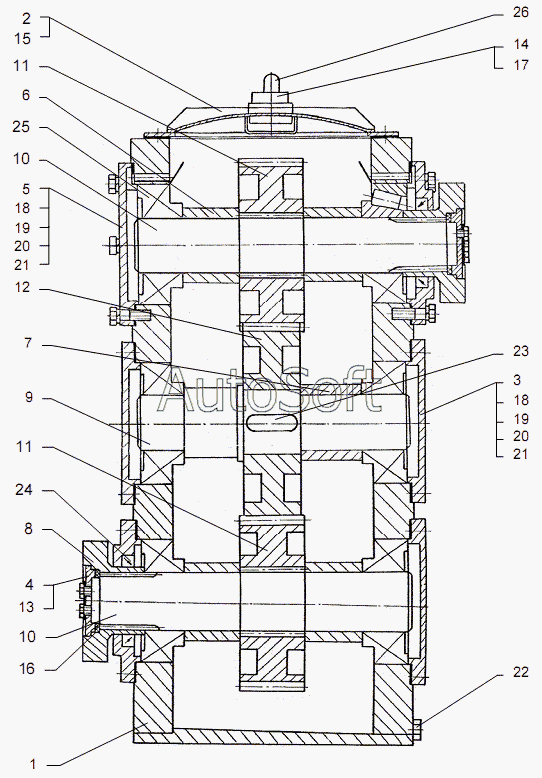

Каталог запасных частей к технике: Ижнефтемаш Установка АНЦ-320 (2011). АФНИ.303122.003 Редуктор
14
26
25
24
23
22
21
21
20
20
19
19
18
18
17
16
15
1
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***7 | Корпус | |
| 2 | А***6 | Крышка | |
| 3 | А***5 | Крышка | |
| 4 | А***3 | Шайба | |
| 5 | А***3 | Крышка | |
| 6 | А***0 | Втулка | |
| 7 | А***1 | Втулка | |
| 8 | А***1 | Втулка шлицевая | |
| 9 | А***2 | Вал промежуточный | |
| 10 | А***4 | Вал | |
| 11 | А***1 | Шестерня | |
| 12 | А***2 | Колесо | |
| 13 | А***8 | Пластина стопорная | |
| 14 | А***0 | Пробка | |
| 15 | А***1 | Прокладка | |
| 16 | А***4 | Прокладка | |
| 17 | А***4 | Прокладка | |
| 18 | А***8 | Прокладка | |
| 19 | А***1 | Прокладка | |
| 20 | А***3 | Прокладка | |
| 21 | А***5 | Прокладка | |
| 22 | Д***1 | Пробка | |
| 23 | Ш***0 | Шпонка 18х11х50 | |
| 24 | М***Г | Манжета 1.1-65х90-1 Г | |
| 25 | 7***1 | Подшипник 7611 | |
| 26 | 2***0 | Сапун в сборе 298430-П10 |
