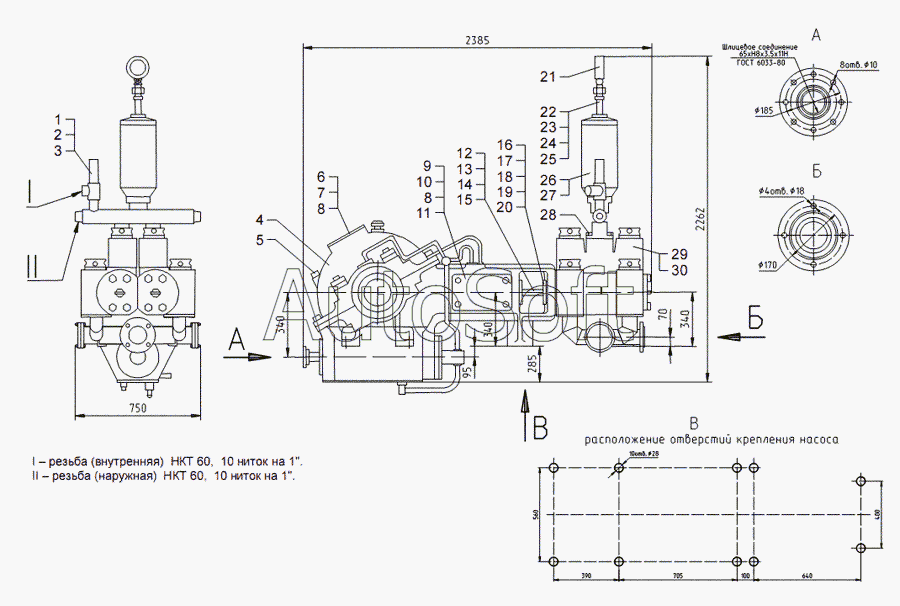

Каталог запасных частей к технике: Ижнефтемаш НЦ-320 (2011). Насос НЦ320 АФНИ.063168.002
16
30
29
28
27
26
24
23
25
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***2 | Клапан предохранительный | |
| 2 | А***9 | Прокладка | |
| 3 | А***8 | Кольцо | |
| 4 | А***1 | Приводная часть | |
| 5 | А***6 | Указатель масла | |
| 6 | А***3 | Крышка люка | |
| 7 | А***7 | Прокладка | |
| 8 | Б***9 | Болт М12-8gx20.56.019 | |
| 9 | А***2 | Крышка | |
| 10 | А***5 | Прокладка | |
| 11 | Ш***5 | Шайба А12.04.0115 | |
| 12 | А***4 | Шток поршня с поршнем и гайками | |
| 13 | А***1 | Манжета штока | |
| 14 | А***6 | Контр-гайка штока | |
| 15 | А***4 | Шайба замковая | |
| 16 | А***9 | Втулка нажимная | |
| 17 | А***1 | Фланец нажимной | |
| 18 | Г***6 | Гайка М24-6Н.6.06 | |
| 19 | Г***6 | Гайка М20.5.35.06 | |
| 20 | Г***6 | Гайка М20-6Н.04.35.06 | |
| 21 | М***5 | Манометр МП4-У-JP53-60МПа х 1,5 | |
| 22 | 4***1 | Разделитель | |
| 23 | К***1 | Прокладка | |
| 24 | К***2 | Прокладка | |
| 25 | К***3 | Прокладка | |
| 26 | А***5 | Коллектор нагнетательный | |
| 27 | А***3 | Прокладка | |
| 28 | Г***6 | Гайка М27-6Н.6.06 | |
| 29 | А***1 | Гидравлическая часть | |
| 30 | А***4 | Уплотнение |
