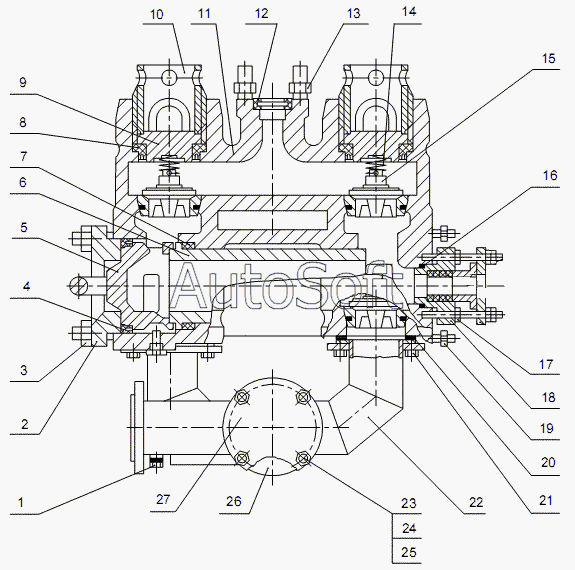

Каталог запасных частей к технике: Ижнефтемаш НЦ-320 (2011). Гидравлическая часть АФНИ.306555.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Пробка | |
| 2 | А***1 | Крышка | |
| 3 | А***8 | Гайка | |
| 4 | А***3 | Манжета | |
| 5 | А***2 | Коронка | |
| 6 | А***1 | Втулка цилиндровая | |
| 7 | А***7 | Уплотнение цилиндровой втулки | |
| 8 | Н***9 | Уплотнение крышки клапана | |
| 9 | А***7 | Крышка клапана | |
| 10 | А***2 | Гайка клапанной крышки | |
| 11 | А***2 | Блок клапанных коробок | |
| 12 | А***4 | Уплотнение | |
| 13 | Г***2 | Гайка М27-6Н.6.0112 | |
| 14 | Н***3 | Пружина клапана ПР52 | |
| 15 | А***1 | Клапан в сборе | |
| 16 | А***8 | Прокладка | |
| 17 | Г***2 | Гайка М20-6Н.6.0112 | |
| 18 | А***2 | Корпус сальника | |
| 19 | Г***2 | Гайка М24-6Н.6.0112 | |
| 20 | А***6 | Прокладка | |
| 21 | Б***2 | Болт М16-6gх50.66.0112 | |
| 22 | А***3 | Коллектор всасывающий | |
| 23 | Б***9 | Болт М10-6gх55.66.019 | |
| 24 | Г***9 | Гайка М10-6Н.6.019 | |
| 25 | Ш***9 | Шайба 10.65Г.019 | |
| 26 | Ц***1 | Прокладка | |
| 27 | А***5 | Заглушка |
