Каталог запасных частей к технике: Ижнефтемаш ПНШ-80 (2011). Редуктор РП-450 ДПКР.301123.001
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
7
7
8
8
8
9
10
10
11
11
1
13
14
15
16
17
18
18
18
19
19
20
20
21

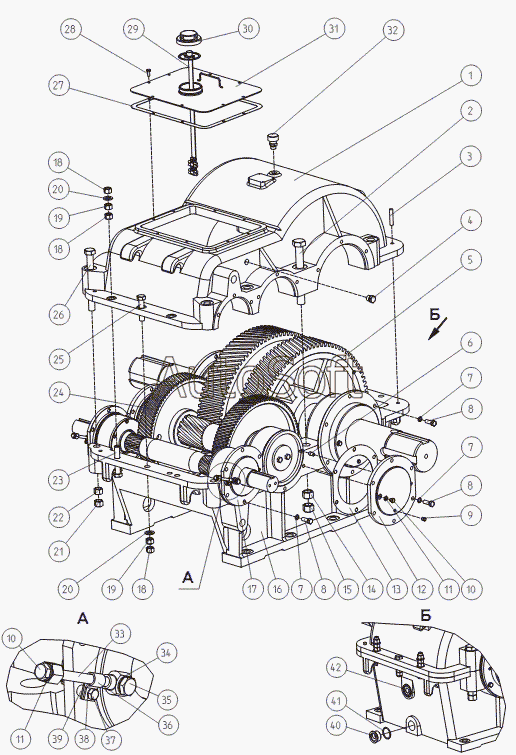

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***2 | Крышка корпуса | |
| 2 | Д***7 | Болт | |
| 3 | Ш***0 | Штифт 16х80 | |
| 4 | А***9 | Пробка | |
| 5 | А***1 | Вал ведомый | |
| 6 | Д***1 | Штифт | |
| 7 | Ш***Г | Шайба 16.65Г | |
| 8 | Б***5 | Болт М16x45 | |
| 9 | Д***1 | Пробка | |
| 10 | Д***4 | Пробка | |
| 11 | Д***1 | Прокладка | |
| 12 | Д***1 | Крышка | |
| 13 | Д***1 | Прокладка | |
| 14 | Г***6 | Гайка М36 | |
| 15 | Г***6 | Гайка М36 | |
| 16 | Д***1 | Корпус | |
| 17 | А***5 | Вал ведущий | |
| 18 | Г***4 | Гайка М24 | |
| 19 | Г***4 | Гайка М24 | |
| 20 | Ш***4 | Шайба 24 | |
| 21 | Г***0 | Гайка М30 | |
| 22 | Г***0 | Гайка М30 | |
| 23 | Д***0 | Болт | |
| 24 | А***1 | Вал промежуточный | |
| 25 | Б***0 | Болт М24x110 | |
| 26 | Д***6 | Болт | |
| 27 | Д***1 | Прокладка | |
| 28 | Б***5 | Болт М10x25 | |
| 29 | Д***2 | Устройство масломерное | |
| 30 | Д***2 | Крышка | |
| 31 | Д***1 | Люк | |
| 32 | А***0 | Отдушина | |
| 33 | А***1 | Трубопровод | |
| 34 | Д***4 | Прокладка | |
| 35 | А***3 | Штуцер | |
| 36 | А***5 | Хомут | |
| 37 | Б***0 | Болт 4М8x20 | |
| 38 | Ш***Г | Шайба 8.65Г | |
| 39 | А***8 | Втулка | |
| 40 | А***1 | Пробка | |
| 41 | Д***1 | Прокладка | |
| 42 | А***3 | Маслоуказатель визирный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
