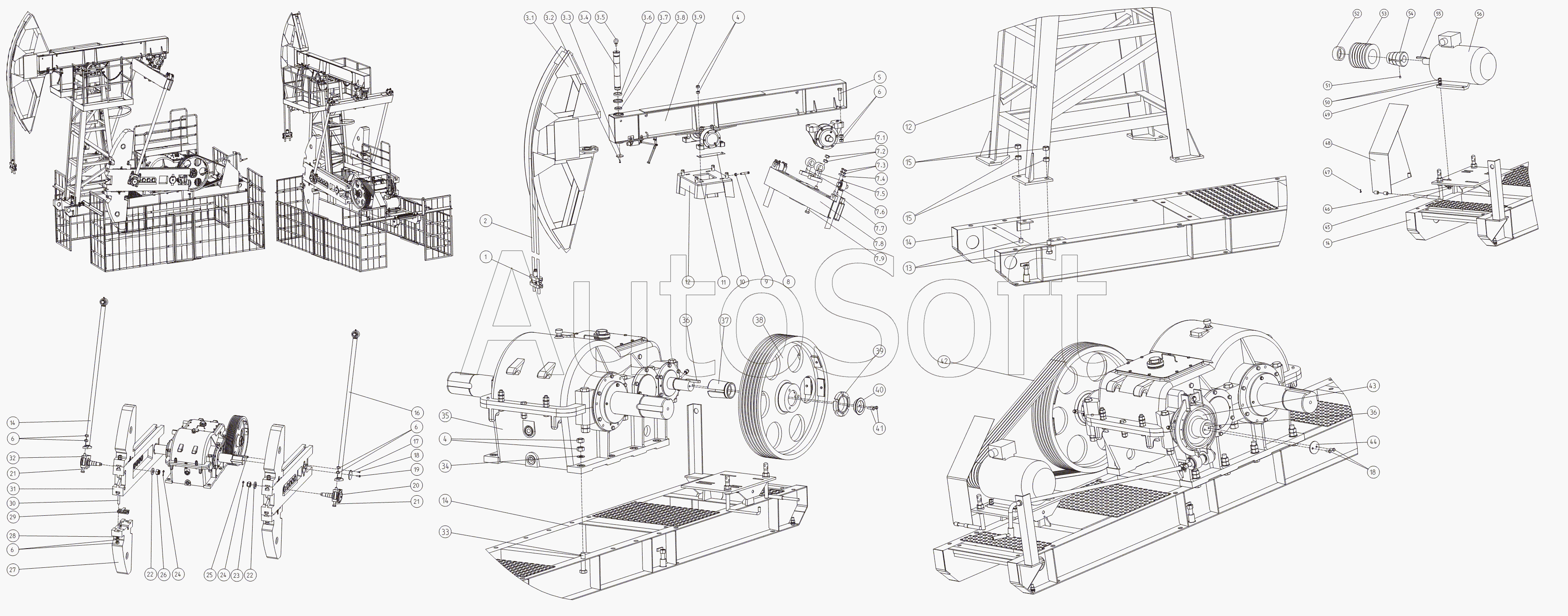

Каталог запасных частей к технике: Ижнефтемаш ПНШ-80 (2011). Привод насосов штанговых ПНШ-80. Состав привода.
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
4
4
5
6
6
6
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
8
9
10
11
12
12
13
14
14
14
15
15
16
16
17
18
18
19
20
21
21
22
22
23
24
24
23
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3.1 | Д***1 | Головка балансира | |
| 3.2 | Б***5 | Болт M12x25 | |
| 3.3 | Д***2 | Шайба | |
| 3.4 | Д***1 | Палец | |
| 3.5 | Р***0 | Рым-болт M20 | |
| 3.6 | 8***8 | Подшипник 8118 | |
| 3.7 | Д***6 | Кольцо | |
| 3.8 | Д***7 | Кольцо | |
| 3.9 | Д***0 | Балансир | |
| 57 | К***0 | Станция управления БМС-1УП | |
| 7.1 | Д***1 | Опора | |
| 7.2 | Г***6 | Гайка M36 | |
| 7.3 | Г***0 | Гайка M20 | |
| 7.4 | Д***3 | Крышка специальная | |
| 7.5 | Д***1 | Кронштейн | |
| 7.6 | A***9 | Кронштейн | |
| 7.7 | Ш***5 | Шпилька M20x55 | |
| 7.8 | Д***2 | Tpaвepca | |
| 7.9 | Д***3 | Болт специальный | |
| 1 | Д***1 | Подвеска сальникового штока | |
| 2 | K***т | Kaнaт | |
| 3 | Д***1 | Балансир | |
| 4 | Г***0 | Гайка M30 | |
| 5 | Д***2 | Болт M36x160 | |
| 6 | Г***6 | Гайка M36 | |
| 7 | Д***1 | Траверса в сборе | |
| 8 | Д***1 | Винт установочный | |
| 9 | Г***4 | Гайка M24 | |
| 10 | Д***1 | Прокладка компенсационная | |
| 11 | Б***0 | Болт M30x130 | |
| 12 | Д***1 | Стойка в сборе | |
| 13 | Б***0 | Болт M27x80 | |
| 14 | Д***1 | Рама в сборе | |
| 15 | Г***7 | Гайка M27 | |
| 16 | Д***1 | Шатун в сборе | |
| 17 | A***1 | Шайба | |
| 18 | Б***0 | Болт 3M12x30 | |
| 19 | Б***0 | Болт 3M20x50 | |
| 20 | A***1 | Нижняя головка шатуна | |
| 21 | Д***1 | Болт M36x325 | |
| 22 | A***7 | Шайба | |
| 23 | Д***1 | Гайка корончатая | |
| 24 | Ш***1 | Шплинт 10x71 | |
| 26 | Д***1 | Гайка корончатая | |
| 27 | Д***1 | Противовес в сборе | |
| 28 | Ш***6 | Шайба 36 | |
| 29 | A***1 | Механизм перемещения | |
| 30 | Д***1 | Болт М36x230 | |
| 31 | Д***1 | Кривошип в сборе | |
| 32 | A***1 | Нижняя головка шатуна в сборе | |
| 33 | Б***0 | Болт M30x130 | |
| 34 | Ш***0 | Шайба 30 | |
| 35 | Д***1 | Редуктор PП450 | |
| 23 | A***1 | Шпонка | |
| 36 | Ш***5 | Шпонка 3-22x14x125 | |
| 37 | A***1 | Втулка | |
| 38 | A***4 | Шкив редукторный | |
| 39 | A***7 | Гайка | |
| 40 | A***2 | Шайба | |
| 41 | Б***5 | Болт 3M12x45 | |
| 42 | Р***T | Ремень C(B)-4000T | |
| 43 | Д***1 | Тормоз в сборе | |
| 44 | Д***1 | Шайба | |
| 45 | Б***5 | Болт M16x75 | |
| 46 | Д***7 | Шайба квадратная | |
| 47 | Ш***2 | Шплинт 3.2 | |
| 48 | Д***1 | Ограждение клиноременной передачи | |
| 49 | Ш***6 | Шайба 16 | |
| 50 | Г***6 | Гайка M16 | |
| 51 | В***6 | Винт 3M12x16 | |
| 52 | Д***1 | Гайка специальная | |
| 53 | Д***1 | Шкив ШБ-200-6 | |
| 53 | Д***2 | Шкив ШБ-250-6 | |
| 53 | Д***3 | Шкив ШБ-280-6 | |
| 54 | Д***1 | Втулка ВШБ | |
| 54 | Д***1 | Втулка ВШБ | |
| 55 | Ш***0 | Шпонка 18x11x100 | |
| 56 | Д***2 | Двигатель АИР 180 M8 МБ У2 |
