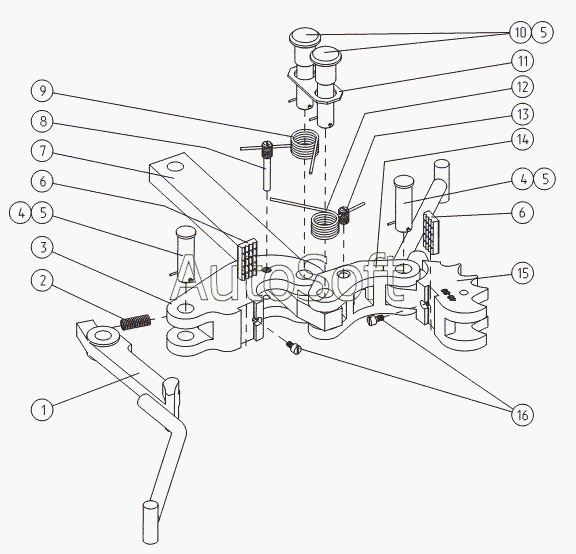

Каталог запасных частей к технике: Ижнефтемаш КПТ (2010). Стопор АФНИ.304273.001 (48-89)
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
4
3
2
1
16
15
14
13
12
11
10
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***3 | Защелка | |
| 1 | А***3 | Защелка | |
| 2 | А***3 | Пружина | |
| 2 | А***3 | Пружина | |
| 3 | А***2 | Челюсть | |
| 3 | А***2 | Челюсть | |
| 4 | А***1 | Палец | |
| 4 | А***1 | Палец | |
| 5 | Ш***2 | Шплинт 2,5х32 | |
| 5 | Ш***2 | Шплинт 2,5х32 | |
| 6 | А***6 | Плашка | |
| 6 | А***6 | Плашка | |
| 7 | А***6 | Рычаг | |
| 7 | А***6 | Рычаг | |
| 8 | А***4 | Винт | |
| 8 | А***4 | Винт | |
| 9 | А***1 | Пружина | |
| 9 | А***1 | Пружина | |
| 10 | А***9 | Ось | |
| 10 | А***9 | Ось | |
| 11 | А***2 | Пластина | |
| 11 | А***2 | Пластина | |
| 12 | А***2 | Пружина | |
| 12 | А***2 | Пружина | |
| 13 | А***4 | Винт | |
| 13 | А***4 | Винт | |
| 14 | А***4 | Прихват шарнирный | |
| 14 | А***4 | Прихват шарнирный | |
| 15 | А***2 | Челюсть зажимна | |
| 15 | А***3 | Челюсть зажимна | |
| 16 | А***2 | Винт | |
| 16 | А***2 | Винт |
