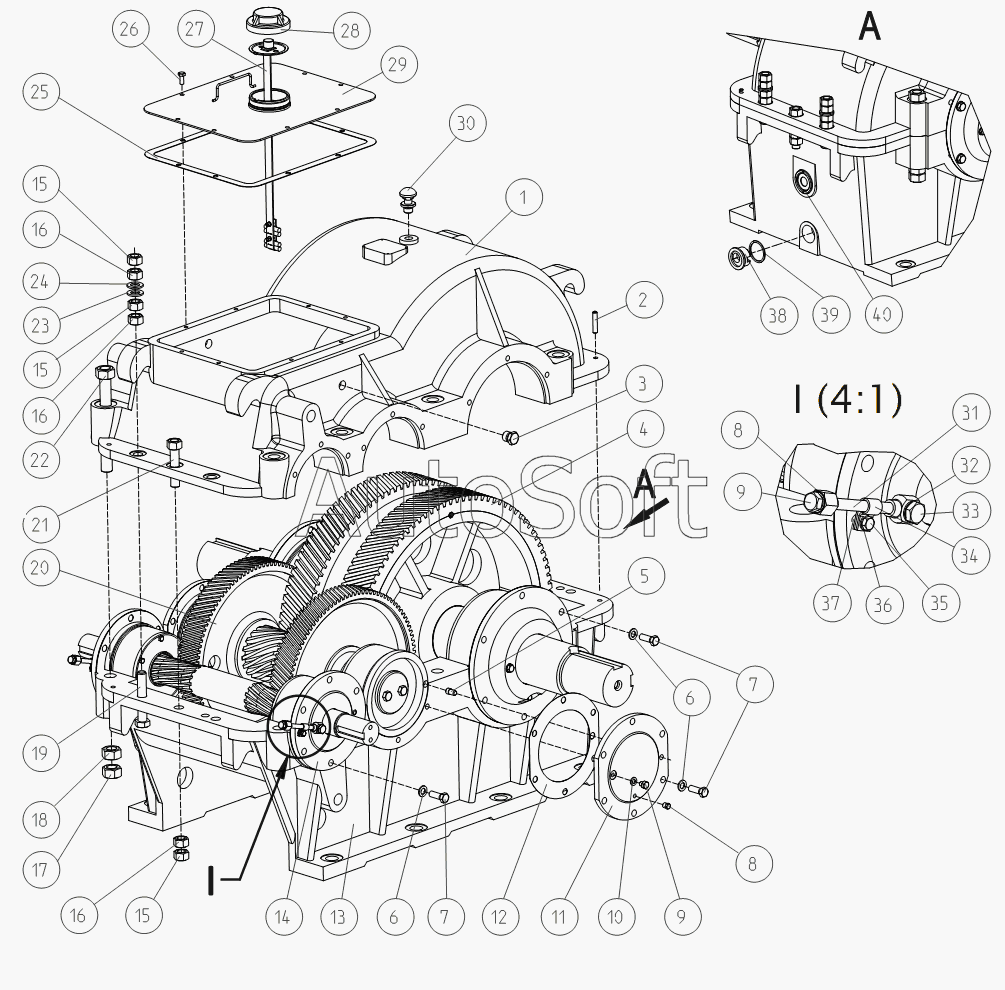

Каталог запасных частей к технике: Ижнефтемаш ПНШ-60-2,1-25 (2010). Редуктор РП 450 - 28 ДПКР.303123.002
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***3 | Крышка корпуса | |
| 2 | Ш***0 | Штифт 12х60 | |
| 3 | А***9 | Пробка | |
| 4 | А***2 | Вал ведом ый | |
| 5 | Д***1 | Штифт | |
| 6 | Ш***6 | Шайба 16 | |
| 7 | Б***5 | Болт М16х45 | |
| 8 | Д***1 | Пробка | |
| 9 | Д***4 | Пробка | |
| 10 | Д***1 | Прокладка | |
| 11 | Д***1 | Крышка | |
| 12 | Д***1 | Прокладка | |
| 13 | Д***3 | Корпус | |
| 14 | А***6 | Вал ведущий | |
| 15 | Г***4 | Гайка М24 | |
| 16 | Г***4 | Гайка М24 | |
| 17 | Г***0 | Гайка М30 | |
| 18 | Г***0 | Гайка М30 | |
| 19 | Д***0 | Болт | |
| 20 | А***1 | Вал промежуточный | |
| 21 | Д***1 | Болт | |
| 22 | Д***3 | Болт | |
| 23 | Ш***4 | Шайба А24 | |
| 24 | Ш***4 | Шайба 24 | |
| 25 | Д***1 | Прокладка | |
| 26 | Б***5 | Болт М10х25 | |
| 27 | Д***2 | Устройство масломерное | |
| 28 | Д***2 | Крышка | |
| 29 | Д***1 | Люк | |
| 30 | Д***5 | Отдушина | |
| 31 | А***1 | Трубопровод | |
| 32 | Д***4 | Прокладка | |
| 33 | А***3 | Штуцер | |
| 34 | А***5 | Хомут | |
| 35 | Б***0 | Болт 4М8х20 | |
| 36 | Ш***Г | Шайба 8.65Г | |
| 37 | А***3 | Втулка | |
| 38 | А***1 | Пробка | |
| 39 | Д***3 | Прокладка | |
| 40 | А***4 | Маслоуказатель визирный |
