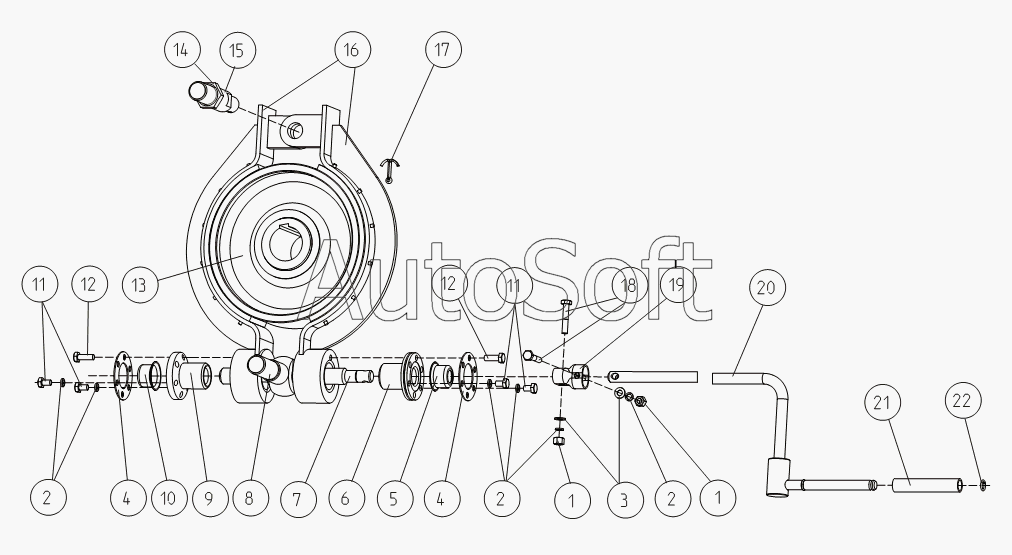

Каталог запасных частей к технике: Ижнефтемаш ПНШ-60-2,1-25 (2010). Тормоз в сборе АФНИ.304211.001-01
12
12
22
21
20
19
18
17
16
15
14
13
1
1
11
11
10
9
8
7
6
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М10 | |
| 2 | Ш***Г | Шайба 10.65Г | |
| 3 | Ш***0 | Шайба 10 | |
| 4 | А***8 | Диск | |
| 5 | А***2 | Колпачок защитный | |
| 6 | А***1 | Гайка | |
| 7 | А***1 | Винт ходовый | |
| 8 | Д***1 | Болт | |
| 9 | А***1 | Гайка | |
| 10 | А***1 | Колпачок защитный | |
| 11 | Б***6 | Болт 4М10х16 | |
| 12 | Б***0 | Болт 4М10х30 | |
| 13 | А***1 | Шкив тормозной | |
| 14 | Г***6 | Гайка М36 | |
| 15 | Д***2 | Ось | |
| 16 | Д***1 | Колодка тормозная | |
| 17 | Ш***0 | Шплинт 6,3x50 | |
| 18 | Б***5 | Болт М10х55 | |
| 19 | А***6 | Муфта карданная | |
| 20 | А***0 | Рукоятка | |
| 21 | А***9 | Трубка | |
| 22 | А***1 | Кольцо стопорное |
