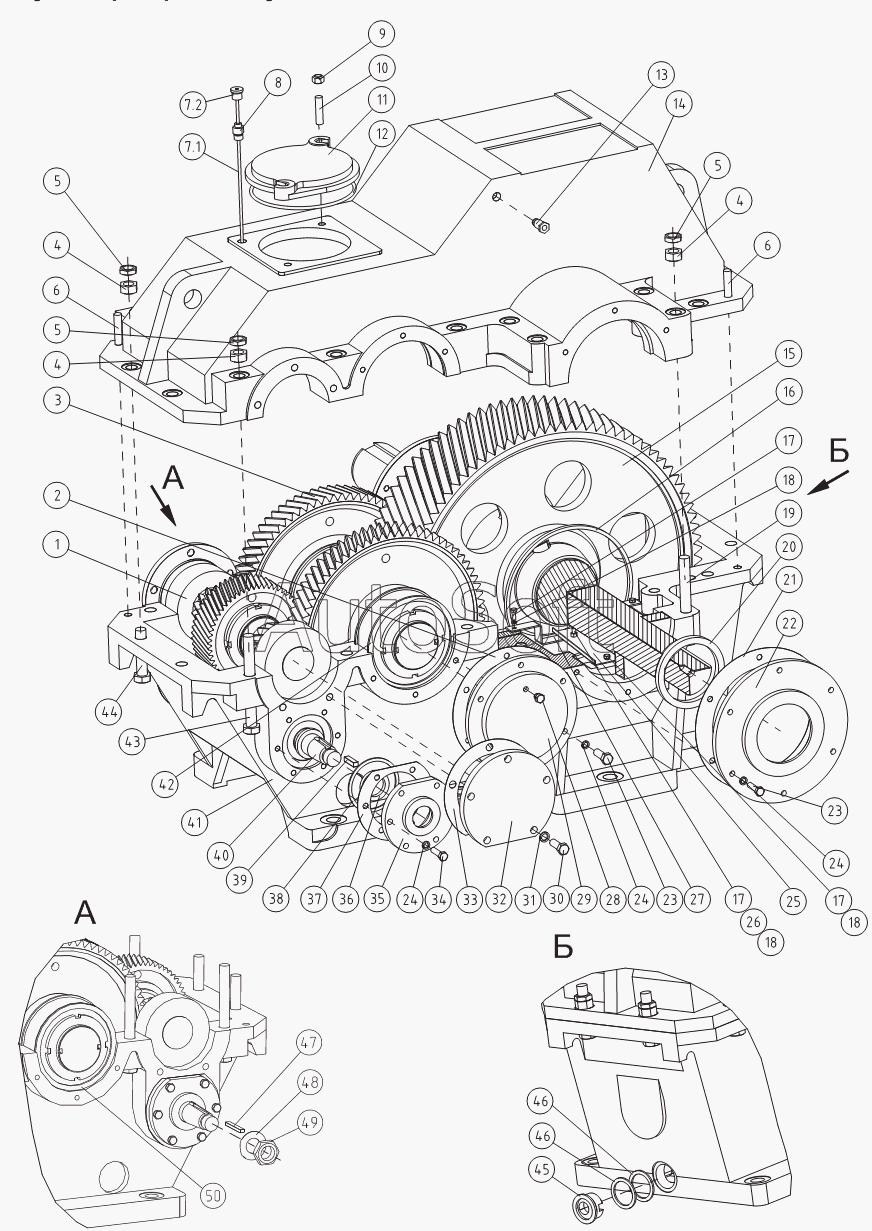

Каталог запасных частей к технике: Ижнефтемаш ПНШТ-60-3-31,5 (2010). Редуктор трехступенчатый Т450-63 Т.20.00.00-02
1
2
3
4
4
4
5
5
5
6
6
7
7.1
7.2
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***2 | Вал промежуточный | |
| 10 | Ш***5 | Шпилька М16х45 | |
| 11 | Т***0 | Крышка люка | |
| 12 | Т***7 | Кольцо | |
| 13 | Т***2 | Сапун | |
| 14 | Т***7 | Крышка | |
| 15 | Т***0 | Вал ведомый | |
| 16 | Т***0 | Кольцо | |
| 17 | Б***0 | Болт М8х20 | |
| 18 | Ш***Г | Шайба 8.65Г | |
| 19 | Ш***0 | Шпилька М24х140 | |
| 2 | Т***9 | Прокладка | |
| 20 | М***1 | Манжета 1.2-140х170-1 | |
| 21 | Т***0 | Прокладка | |
| 22 | Т***6 | Крышка | |
| 23 | Б***5 | Болт М12х45 | |
| 24 | Ш***Г | Шайба 12.65Г | |
| 25 | Т***1 | Желоб | |
| 26 | Г***8 | Гайка М8 | |
| 27 | Т***2 | Перемычка | |
| 28 | Д***4 | Пробка | |
| 29 | Т***5 | Крышка | |
| 3 | Т***0 | Вал промежуточный | |
| 30 | Б***5 | Болт М16х45 | |
| 31 | Ш***Г | Шайба 16. 65Г | |
| 32 | Т***3 | Крышка | |
| 33 | Т***8 | Прокладка | |
| 34 | Б***0 | Болт М12х60 | |
| 35 | Т***2 | Крышка | |
| 36 | М***1 | Манжета 1.2-50х70-1 | |
| 37 | Т***7 | Прокладка | |
| 38 | Т***6 | Кольцо | |
| 39 | Ш***5 | Шпонка 2-12х11х45 | |
| 4 | Г***4 | Гайка М24 | |
| 40 | Т***2 | Вал входной | |
| 41 | Т***6 | Корпус | |
| 42 | Т***1 | Кольцо | |
| 43 | Б***0 | Болт М24х220 | |
| 44 | Б***0 | Болт М24х100 | |
| 45 | А***1 | Пробка | |
| 46 | Т***4 | Прокладка | |
| 47 | Ш***0 | Шпонка 2-12х8х80 | |
| 48 | Т***1 | Шайба стопорная | |
| 49 | Г***3 | Гайка 2М36х3 | |
| 5 | Г***4 | Гайка М24 | |
| 50 | Т***4 | Кольцо | |
| 6 | Ш***0 | Штифт 2.16х80 | |
| 7 | Т***0 | Игла масломерная | |
| 7.1 | Т***2 | Стержень | |
| 7.2 | Т***1 | Головка | |
| 8 | Т***1 | Патрубок | |
| 9 | Т***8 | Гайка |
