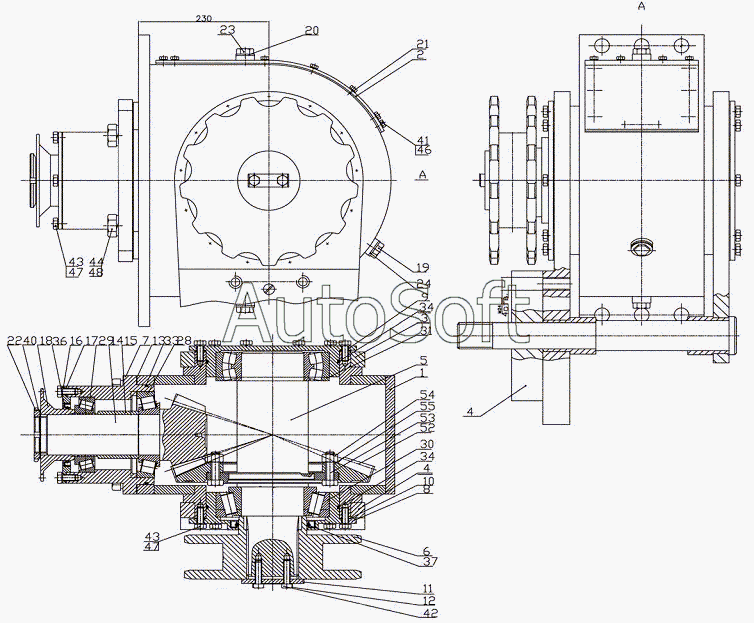

Каталог запасных частей к технике: Михневский РМЗ БГМ-1 (2010). Сборка. Корпус редуктора БГМ 1
41
24
28
29
30
31
33
34
34
36
37
40
23
42
43
43
44
46
47
47
48
52
53
54
55
12
2
3
4
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Корпус редуктора | |
| 2 | 6***0 | Крышка редуктора | |
| 3 | 6***0 | Щека правая | |
| 4 | 6***0 | Щека левая | |
| 5 | 6***0 | Вал | |
| 6 | 6***0 | Звездочка ведущая | |
| 7 | 6***0 | Корпус | |
| 8 | 6***2 | Крышка левая | |
| 9 | 6***3 | Крышка правя | |
| 10 | 6***4 | Прокладка | |
| 11 | 6***6 | Шайба торцевая | |
| 12 | 6***7 | Планка стопорная | |
| 13 | 6***1 | Прокладка | |
| 14 | 6***2 | Вал-шестерня | |
| 15 | 6***3 | Втулка | |
| 16 | 6***4 | Крышка | |
| 17 | 6***5 | Прокладка | |
| 18 | 6***6 | Звездочка ведомая | |
| 19 | 6***7 | Пробка | |
| 20 | 6***8 | Прокладка | |
| 21 | 6***9 | Прокладка | |
| 22 | 6***0 | Гайка | |
| 23 | 6***1 | Пробка | |
| 24 | 6***1 | Прокладка | |
| 28 | 7***5 | Подшипник 7315 | |
| 29 | 7***6 | Подшипник 7516 | |
| 30 | 7***Н | Подшипник 7522Н | |
| 31 | 3***2 | Подшипник 3522 | |
| 33 | 1***2 | Кольцо 175-185-46-2-2 | |
| 34 | 2***2 | 225-235-46-2-2 | |
| 36 | М***2 | Манжета 1-95х120-2 | |
| 37 | М***2 | Манжета 1-120х150-2 | |
| 40 | Ш***5 | Шайба 68.01.05 | |
| 41 | Б***8 | Болт М8х20.58 | |
| 42 | Б***8 | Болт М12х25.58 | |
| 43 | Б***8 | Болт М12х30.58 | |
| 44 | Б***8 | Болт М24х60.58 | |
| 46 | Ш***Г | Шайба 8 65Г | |
| 47 | Ш***Г | Шайба 12 65Г | |
| 48 | Ш***Г | Шайба 24 65Г | |
| 52 | 1***2 | Шестерня коническая | |
| 53 | 1***3 | Болт специальный | |
| 54 | 3***2 | Гайка | |
| 55 | 3***6 | Пластина замковая |
