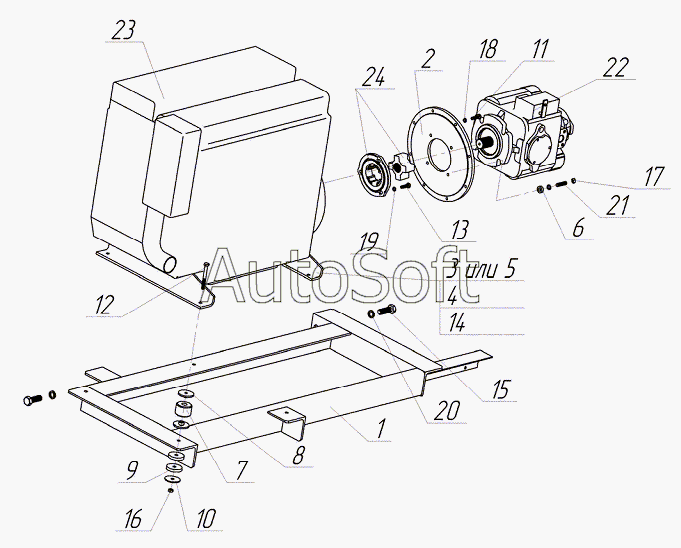

Каталог запасных частей к технике: TIGARBO АБС TIGARBO (2010). Установка силовая
20
12
13
14
15
16
17
18
19
11
21
22
22
23
23
23
24
3
31С.01.00.000-01
31С.01.00.000-02
31С.01.00.000-03
1
1
1
1
2
31С.01.00.000
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31С.01.00.000 | 3***0 | Установка силовая (дв. НАТZ 2М41 ) | |
| 31С.01.00.000-01 | 3***1 | Установка силовая (дв. НАТZ 3М41 ) | |
| 31С.01.00.000-02 | 3***2 | Установка силовая (дв. НАТZ 4М41) | |
| 31С.01.00.000-03 | 3***3 | Установка силовая (дв. НАТZ 4М41) | |
| 1 | 4***0 | Рама | |
| 1 | 4***1 | Рама | |
| 1 | 4***2 | Рама | |
| 1 | 4***3 | Рама | |
| 2 | 3***1 | Диск | |
| 3 | 4***3 | Кронштейн | |
| 4 | 4***4 | Втулка | |
| 5 | 4***5 | Доработка штатного кронштейна | |
| 6 | 4***6 | Шайба | |
| 7 | 4***9 | Втулка | |
| 8 | 8***6 | Втулка | |
| 9 | 8***7 | Шайба | |
| 10 | 8***8 | Шайба | |
| 11 | Б***6 | Болт М10-6gх30.88.106 | |
| 12 | Б***6 | Болт М10-6gх95.88.106 | |
| 13 | Б***6 | Болт М12-6gх28.109.40Х.106 | |
| 14 | Б***6 | Болт М12-6gх110.88.106 | |
| 15 | Б***6 | Болт М20-6gх60.88.106 | |
| 16 | Г***F | Гайка М10-6Н.8.NF | |
| 17 | Г***F | Гайка М12-6Н.8.NF | |
| 18 | Ш***6 | Шайба 10.65Г.106 | |
| 19 | Ш***6 | Шайба 12.65Г.106 | |
| 20 | Ш***6 | Шайба 20 65Г.106 | |
| 21 | М***6 | Шпилька М12-6gх40.109.40Х.106 | |
| 22 | Н***2 | Гидронасос НП-112 | |
| 22 | Н***0 | Гидронасос НП-90 | |
| 23 | H***1 | Дизель HATZ-2М41 | |
| 23 | H***1 | Дизель HATZ-3М41 | |
| 23 | H***1 | Дизель HATZ-4М41 | |
| 24 | С***8 | Муфта СЕNTA |
