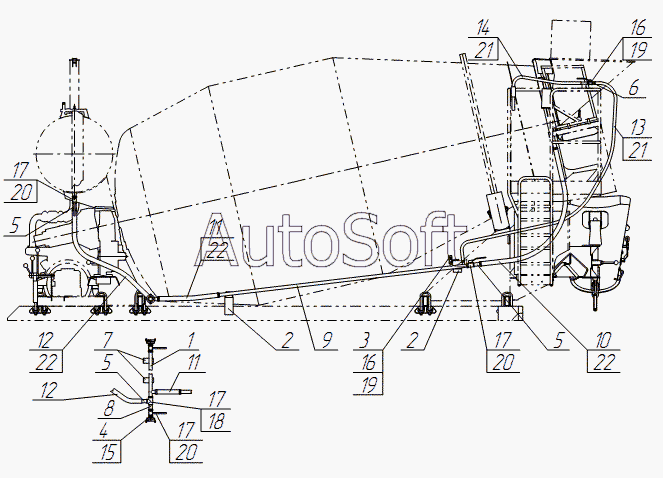

Каталог запасных частей к технике: TIGARBO АБС TIGARBO (2010). Система подачи воды
12
13
13
13
13
13
13
13
12
13
12
12
12
12
12
12
11
11
14
22
22
22
21
21
20
20
20
19
19
18
17
17
17
17
16
16
15
11
14
14
14
14
14
14
14
4135.00.000-09
8
7
6
5
5
5
4
3
2
2
1
9
4135.00.000-08
4135.00.000-07
4135.00.000-06
4135.00.000-05
4135.00.000-04
4135.00.000-03
4135.00.000-02
4135.00.000-01
10
11
11
11
11
11
10
10
10
4135.00.000
10
10
10
10
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4135.00.000 | 4***0 | Система подачи воды | |
| 4135.00.000-01 | 4***1 | Система подачи воды | |
| 4135.00.000-02 | 4***2 | Система подачи воды | |
| 4135.00.000-03 | 4***3 | Система подачи воды | |
| 4135.00.000-04 | 4***4 | Система подачи воды | |
| 4135.00.000-05 | 4***5 | Система подачи воды | |
| 4135.00.000-06 | 4***6 | Система подачи воды | |
| 4135.00.000-07 | 4***7 | Система подачи воды | |
| 4135.00.000-08 | 4***8 | Система подачи воды | |
| 4135.00.000-09 | 4***9 | Система подачи воды | |
| 1 | 4***0 | Трубопровод | |
| 2 | 4***0 | Кронштейн | |
| 3 | 4***1 | Переходник | |
| 4 | 4***2 | Переходник | |
| 5 | 4***3 | Ниппель | |
| 6 | 4***4 | Ниппель | |
| 7 | 4***5 | Кронштейн | |
| 8 | 4***7 | Штуцер | |
| 9 | 4***0 | Трубопровод | |
| 9 | 4***1 | Трубопровод | |
| 9 | 4***2 | Трубопровод | |
| 9 | 4***3 | Трубопровод | |
| 10 | 4***8 | Рукав | |
| 10 | 4***1 | Рукав | |
| 10 | 4***5 | Рукав | |
| 10 | 4***9 | Рукав | |
| 10 | 4***3 | Рукав | |
| 10 | 4***7 | Рукав | |
| 10 | 4***1 | Рукав | |
| 10 | 4***5 | Рукав | |
| 11 | 4***9 | Рукав | |
| 11 | 4***3 | Рукав | |
| 11 | 4***7 | Рукав | |
| 11 | 4***1 | Рукав | |
| 11 | 4***5 | Рукав | |
| 11 | 4***9 | Рукав | |
| 11 | 4***3 | Рукав | |
| 11 | 4***7 | Рукав | |
| 12 | 4***1 | Рукав | |
| 12 | 4***5 | Рукав | |
| 12 | 4***9 | Рукав | |
| 12 | 4***3 | Рукав | |
| 12 | 4***7 | Рукав | |
| 12 | 4***1 | Рукав | |
| 12 | 4***5 | Рукав | |
| 12 | 4***9 | Рукав | |
| 13 | 4***3 | Рукав | |
| 13 | 4***7 | Рукав | |
| 13 | 4***1 | Рукав | |
| 13 | 4***5 | Рукав | |
| 13 | 4***9 | Рукав | |
| 13 | 4***3 | Рукав | |
| 13 | 4***7 | Рукав | |
| 13 | 4***1 | Рукав | |
| 14 | 4***5 | Рукав | |
| 14 | 4***9 | Рукав | |
| 14 | 4***3 | Рукав | |
| 14 | 4***7 | Рукав | |
| 14 | 4***1 | Рукав | |
| 14 | 4***5 | Рукав | |
| 14 | 4***9 | Рукав | |
| 14 | 4***3 | Рукав | |
| 15 | Г***0 | Головка ГМ-50 | |
| 16 | К***5 | Контргайка Ц15 | |
| 17 | К***5 | Контргайка Ц25 | |
| 18 | Т***5 | Тройник Ц25 | |
| 19 | К***м | Кран ду 15 мм | |
| 20 | К***м | Кран ду 25 мм | |
| 21 | Х***м | Хомут d. 27 мм | |
| 22 | Х***м | Хомут d. 43 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
