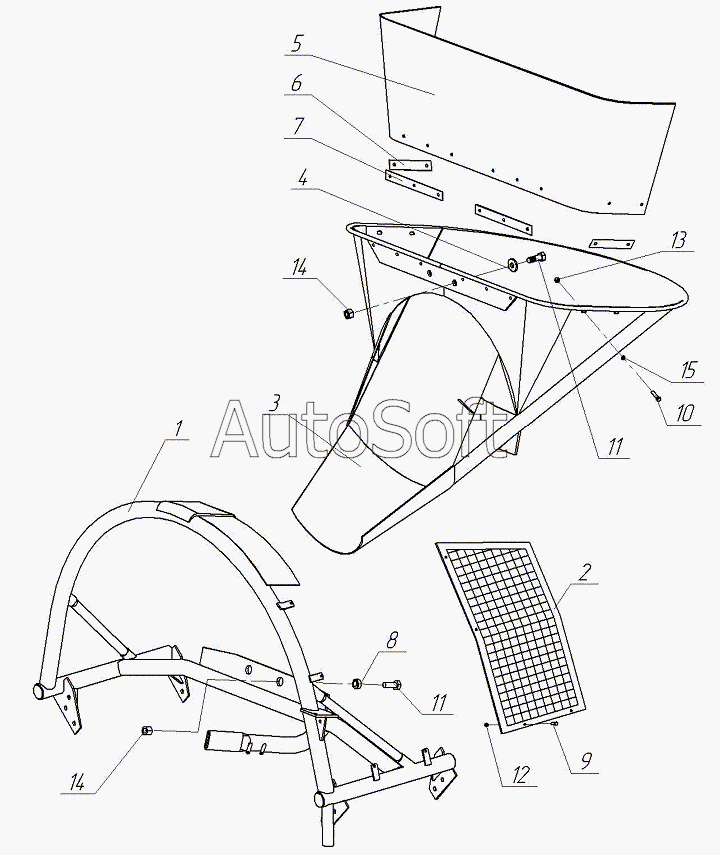

Каталог запасных частей к технике: TIGARBO АБС TIGARBO (2010). Установка загрузочной воронки
6
15
14
14
13
12
11
11
10
9
8
7
42184-27.08.00.000-03Э
5
4
3
3
2
1
1
42184-27.14.00.000-02
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42184-27.08.00.000-03Э | 4***Э | Воронка | |
| 42184-27.14.00.000-02 | 4***2 | Воронка | |
| 1 | 4***Э | Подвеска | |
| 1 | 4***2 | Подвеска | |
| 2 | 4***0 | Решетка | |
| 3 | 0***0 | Воронка | |
| 3 | 0***0 | Воронка | |
| 4 | 4***1 | Шайба | |
| 5 | 4***2 | Ограждение | |
| 6 | 4***3 | Пластина | |
| 7 | 4***4 | Пластина | |
| 8 | 4***1 | Штифт пружинный | |
| 9 | Б***6 | Болт М6-6gx20.48.106 | |
| 10 | Б***6 | Болт М8-6gx35.48.106 | |
| 11 | Б***6 | Болт М16-6gx45.88.106 | |
| 12 | Г***F | Гайка М6-6Н.8.NF | |
| 13 | Г***F | Гайка М8-6Н.8.NF | |
| 14 | Г***F | Гайка М16-6Н.8.NF | |
| 15 | Ш***6 | Шайба 8.05.106 |
