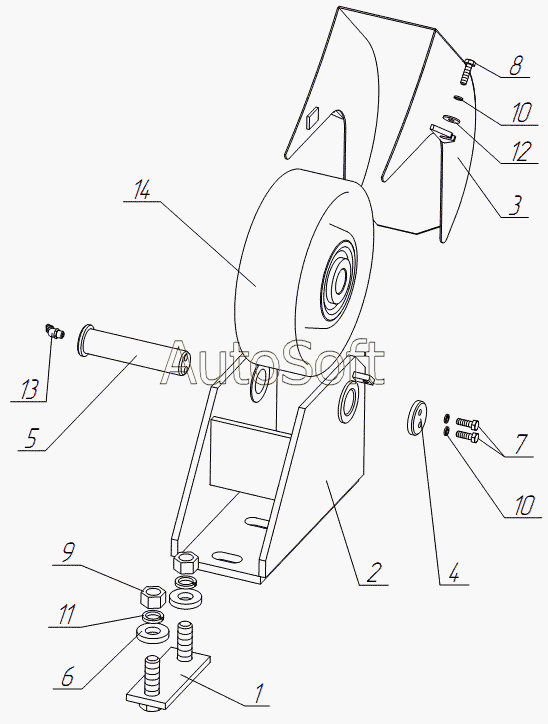

Каталог запасных частей к технике: TIGARBO АБС TIGARBO (2010). Ролик «7» в сборе
42184-27.13.00.000
1
2
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42184-27.13.00.000 | 4***0 | Ролик | |
| 1 | 4***0 | Основание | |
| 2 | 4***0 | Кронштейн | |
| 3 | 4***2 | Кожух | |
| 3 | 4***0 | Кожух | |
| 4 | 4***1 | Шайба | |
| 5 | 4***3 | Ось | |
| 6 | 4***4 | Шайба | |
| 7 | Б***8 | Болт М8-8gх25.88 | |
| 8 | Б***8 | Болт М8-6gх25.48 | |
| 8 | Б***8 | Болт М8-6gх45.48 | |
| 9 | Г***5 | Гайка М20-6Н.5 | |
| 10 | Ш***5 | Шайба 8. 65Г.05 | |
| 11 | Ш***6 | Шайба 20 65Г.106 | |
| 12 | Ш***6 | Шайба 8.01.106 | |
| 13 | Н***4 | Масленка 2.2.45 | |
| 14 | 4***0 | Ролик |
