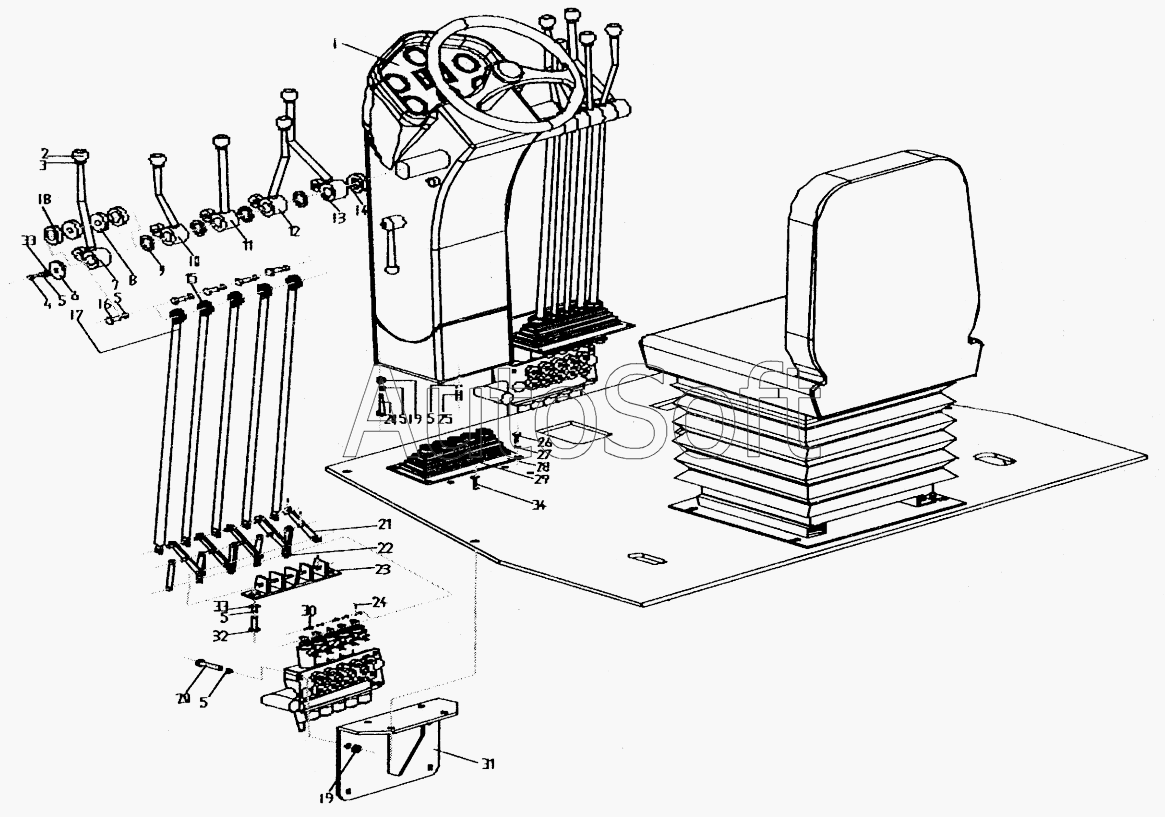

Каталог запасных частей к технике: Mitsuber MG-165R Groningen (2010). Платформа управления
27
19
19
20
21
22
23
24
24
25
26
18
28
29
30
31
32
33
33
34
10
2
3
4
5
5
5
5
5
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Платформа управления | |
| 2 | 1***2 | Ручка M12x40 | |
| 3 | 1***7 | Гайка M12 | |
| 4 | 1***7 | Болт M10x20 | |
| 5 | 1***8 | Шайба 10 | |
| 6 | 0***5 | Экран | |
| 7 | 0***3 | Управляющий болт | |
| 8 | 1***3 | Роликовый подшипник НК253220 | |
| 9 | 0***6 | Клепка | |
| 10 | 0***2 | Управляющий болт | |
| 11 | 0***1 | Управляющий болт | |
| 12 | 0***0 | Управляющий болт | |
| 13 | 0***9 | Управляющий болт | |
| 14 | 0***2 | Подъем | |
| 15 | 1***2 | Соединительный подшипник SII0EM10 | |
| 16 | 1***5 | Болт М10х25 | |
| 17 | 0***7 | Регулируйте Болт | |
| 18 | P***0 | Втулка | |
| 19 | 1***4 | Гайка М8 | |
| 20 | 1***6 | Болт M10x40 | |
| 21 | P***7 | Стойка | |
| 22 | P***3 | Соединительная пластина | |
| 23 | P***8 | Опорная поверхность | |
| 24 | G***6 | ШТИФТ 1.6x16 | |
| 25 | 1***5 | Болт М10х25 | |
| 26 | 1***0 | Болт М8х25 | |
| 27 | 1***7 | Шайба 8 | |
| 28 | 0***4 | Прижимная пластина | |
| 29 | 0***3 | Резиновая крышка | |
| 30 | P***4 | Шпиндель | |
| 31 | P***7 | Кронштейн клапана | |
| 32 | G***3 | Болт M10x16 | |
| 33 | G***1 | Шайба 10 | |
| 34 | G***6 | Винт М10x25 |
