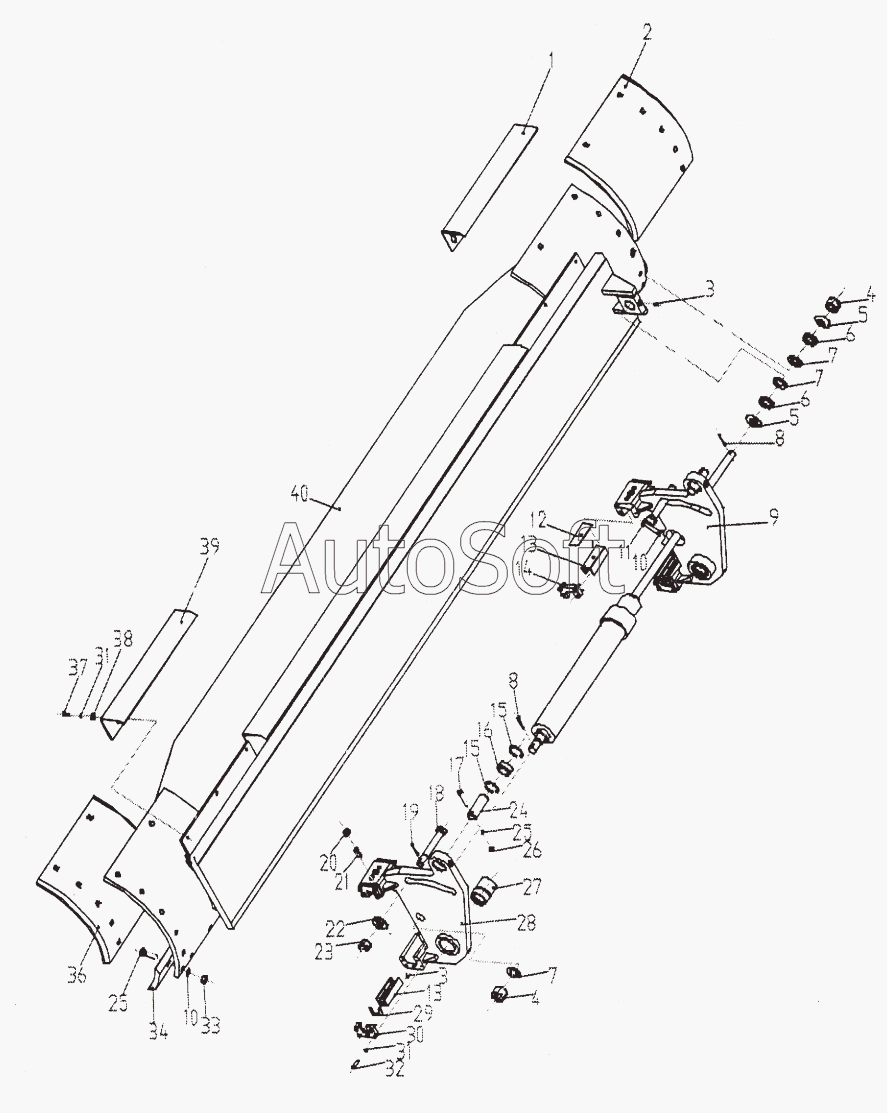

Каталог запасных частей к технике: Mitsuber MG-165R Groningen (2010). Лезвие
33
23
24
25
26
27
28
29
30
31
31
32
22
34
34
35
36
36
37
38
39
40
40
11
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
1
12
13
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Правая предохранительная пластина | |
| 2 | G***3 | Правое лезвие | |
| 2 | P***3 | Правое лезвие | |
| 3 | 1***1 | Масленка колпачковая М10х1 | |
| 4 | 1***2 | Гайка М30 | |
| 5 | 1***7 | Шайба 30 | |
| 6 | 1***8 | Шайба 30 | |
| 7 | 1***9 | Шайба 30 | |
| 8 | 1***1 | Штифт 6.3х60 | |
| 9 | 0***6 | Регулятор угла | |
| 10 | 1***4 | Шайба 16 | |
| 11 | 1***2 | Болт M16x60 | |
| 12 | 0***1 | Блок прокладок | |
| 13 | 0***7 | Медный желоб | |
| 14 | 0***5 | Блокирующая пластина | |
| 15 | 1***5 | Блокирующее кольцо 55 | |
| 16 | 1***4 | Подшипник GE35ES | |
| 17 | 1***3 | Болт M10x70 | |
| 18 | 0***9 | Фиксирующий штифт | |
| 19 | 1***8 | Штифт d.5x50 | |
| 20 | 1***7 | Гайка M16 | |
| 21 | 1***4 | Болт M16x40 | |
| 22 | 0***2 | Шайба | |
| 23 | 1***8 | Гайка М24x2 | |
| 24 | 0***0 | Штифт | |
| 25 | 1***8 | Шайба 10 | |
| 26 | 1***4 | Гайка М10 | |
| 27 | 0***8 | Медная втулка | |
| 28 | 0***6 | Регулятор угла | |
| 29 | 0***3 | Войлочная прокладка | |
| 30 | 0***0 | Блокирующая пластина II | |
| 31 | 1***7 | Шайба 8 | |
| 32 | 1***6 | Болт М8х30 | |
| 33 | G***0 | Гайка М16 | |
| 34 | 0***1 | Лезвие | |
| 34 | J***5 | Лезвие | |
| 35 | G***0 | Болт M16x60 | |
| 36 | G***2 | Правое лезвие | |
| 36 | P***1 | Левое лезвие | |
| 37 | 1***1 | Болт М8x20 | |
| 38 | 1***5 | Шайба 8 | |
| 39 | 0***2 | Правая предохранительная пластина | |
| 40 | G***1 | Профильная пластина | |
| 40 | P***2 | Профильная пластина |
