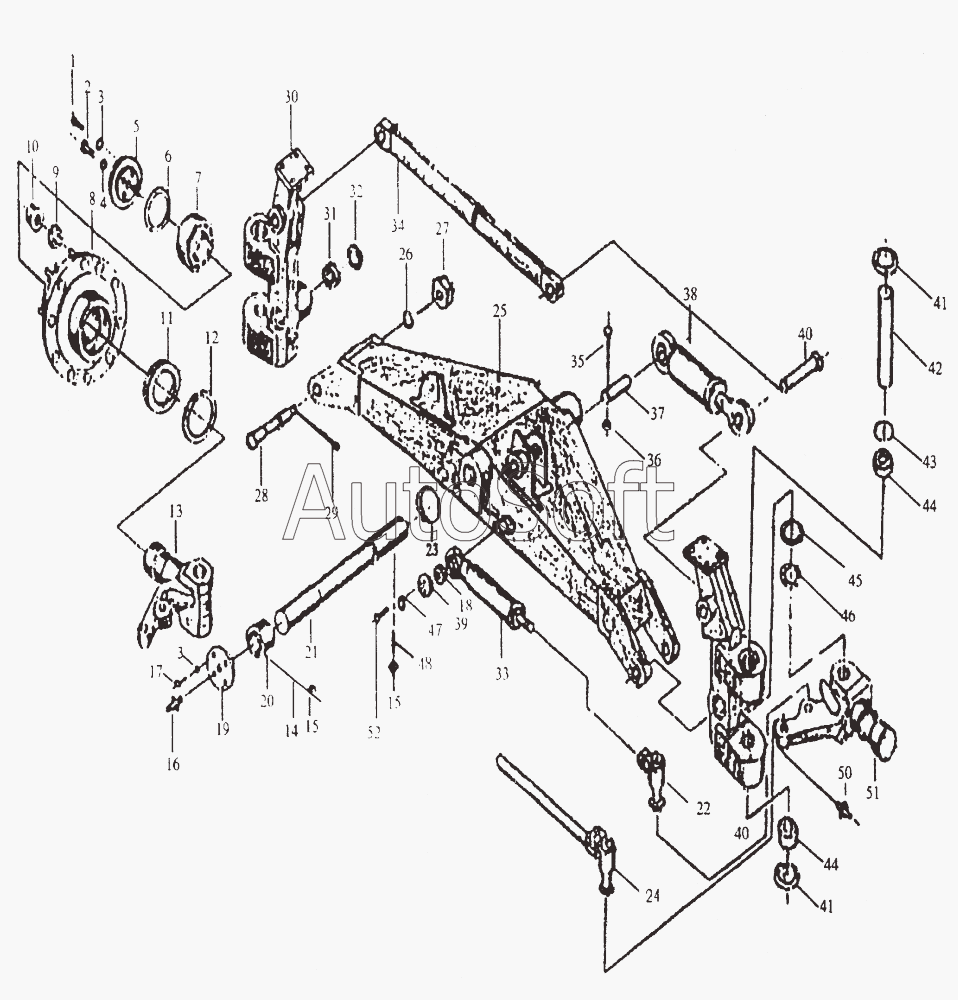

Каталог запасных частей к технике: Mitsuber MG-165R Groningen (2010). Ось управления поворотом
40
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
41
42
43
44
44
45
46
47
48
50
51
52
14
2
3
3
4
5
6
7
8
9
10
11
12
13
1
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Винт М2x30 | |
| 2 | 1***7 | Болт М20x45 | |
| 3 | 1***5 | Шайба 12 | |
| 4 | 1***6 | Шайба 20 | |
| 5 | 0***7 | Крышка | |
| 6 | 0***6 | Компенсаторное кольцо | |
| 7 | 1***9 | Подшипник 32018 | |
| 8 | 0***5 | Колесо | |
| 9 | 1***9 | Эластичная шайба 22 | |
| 10 | 0***9 | Гайка колеса | |
| 11 | 0***3 | Распорное кольцо | |
| 12 | 0***4 | Масляное кольцо | |
| 13 | 0***6 | Регулировочный шарнир | |
| 14 | 1***1 | Винт M12x35 | |
| 15 | 1***2 | Гайка M12 | |
| 16 | 1***1 | Масленка колпачковая М10х1 | |
| 17 | 1***7 | Болт M10x20 | |
| 18 | G***6 | Соединительный подшипник | |
| 19 | 0***9 | Крышка | |
| 20 | P***1 | Втулка | |
| 21 | 0***4 | Болт | |
| 22 | P***2 | Шаровое соединение | |
| 23 | P***7 | V-образное кольцо | |
| 24 | P***0 | Штанга рулевой системы | |
| 25 | 0***4 | Ось | |
| 26 | Ш***0 | Шайба 30 | |
| 27 | 1***5 | Гайка М30х2 | |
| 28 | 0***1 | Болт | |
| 29 | 1***5 | Штифт 6x60 | |
| 30 | 0***7 | Гнутый соединительный элемент колеса | |
| 31 | G***6 | Соединительный подшипник | |
| 32 | 0***0 | Направляющий диск | |
| 33 | 0***8 | Поворотный цилиндр | |
| 34 | P***2 | Вращающийся распорный узел | |
| 35 | 1***6 | Болт M10x90 | |
| 36 | G***8 | Гайка M10 | |
| 37 | 0***3 | Болт | |
| 38 | 0***9 | Гидроцилиндр | |
| 39 | 0***5 | Планка | |
| 40 | 0***9 | Болт | |
| 41 | 0***5 | Стопорная пластина | |
| 42 | 0***2 | Штифт шарнира | |
| 43 | 0***6 | Фланец | |
| 44 | 1***2 | Игольчатый подшипник NK55/25 | |
| 45 | 0***8 | Направляющий диск | |
| 46 | 1***1 | Подшипник 889112 | |
| 47 | 1***6 | Шайба 20 | |
| 48 | 1***0 | Винт М12x45 | |
| 49 | 0***7 | Гнутый соединительный элемент колеса | |
| 50 | G***3 | Коническая колпачковая масленка М8x1 | |
| 51 | 0***0 | Поворотный шарнир | |
| 52 | 1***1 | Болт М8x20 |
