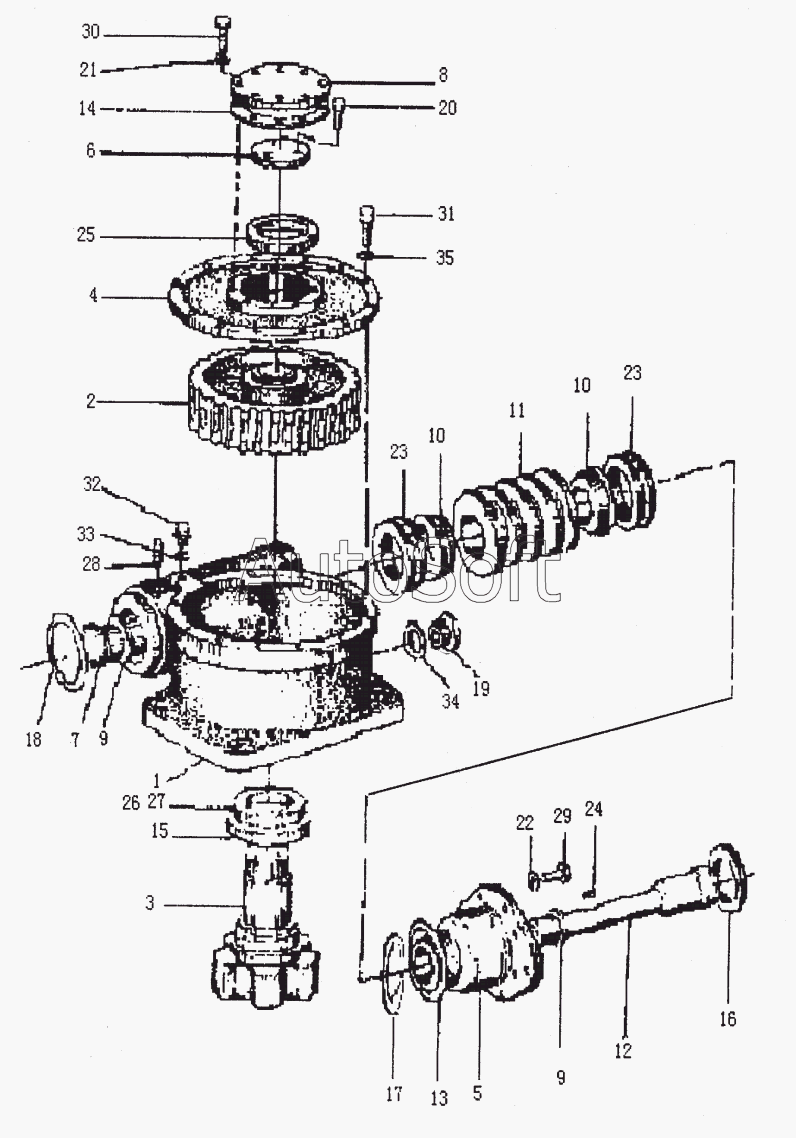

Каталог запасных частей к технике: Mitsuber MG-165R Groningen (2010). Червячный привод
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***6 | Корпус коробки передач | |
| 2 | Н***3 | Червячная передача | |
| 3 | Н***4 | Приводная шестерня | |
| 4 | Н***7 | Крышка | |
| 5 | Н***9 | Седло подшипника | |
| 6 | Н***6 | Крышка подшипника | |
| 7 | H***7 | Крышка подшипника | |
| 8 | Н***2 | Крышка | |
| 9 | Н***2 | Втулка оси | |
| 10 | Н***3 | Тарелка | |
| 11 | Н***5 | Червяк | |
| 12 | Н***1 | Вал | |
| 13 | Н***5 | Регулировочное кольцо | |
| 14 | Н***4 | Уплотнительная прокладка | |
| 15 | G***8 | УПЛОТНЕНИЕ FB95x130x12 | |
| 16 | Н***0 | Комбинированная втулка | |
| 17 | G***2 | Кольцо 75x3.1 | |
| 18 | G***2 | КОЛЬЦО 50x2.65 | |
| 19 | Н***1 | Индикатор уровня масла | |
| 20 | G***6 | Винт М12х25-8.8 | |
| 21 | G***7 | Шайба 6 | |
| 22 | G***7 | Шайба 6 | |
| 23 | G***5 | Подшипник 51209 | |
| 24 | Н***1 | Монтажный ключ | |
| 25 | G***4 | Роликовый подшипник 32105 | |
| 26 | G***4 | Роликовый подшипник 32105 | |
| 27 | Н***9 | Масляный дефлектор | |
| 28 | G***5 | Винт | |
| 29 | G***6 | Винт М12х25-8.8 | |
| 30 | G***6 | Болт М6х18 | |
| 31 | G***6 | Болт М6х18 | |
| 32 | J***7 | Винтовая заглушка М16x1.5 | |
| 33 | J***7 | ШАЙБА 16 | |
| 34 | J***7 | Шайба 42 | |
| 35 | G***7 | Шайба 6 |
