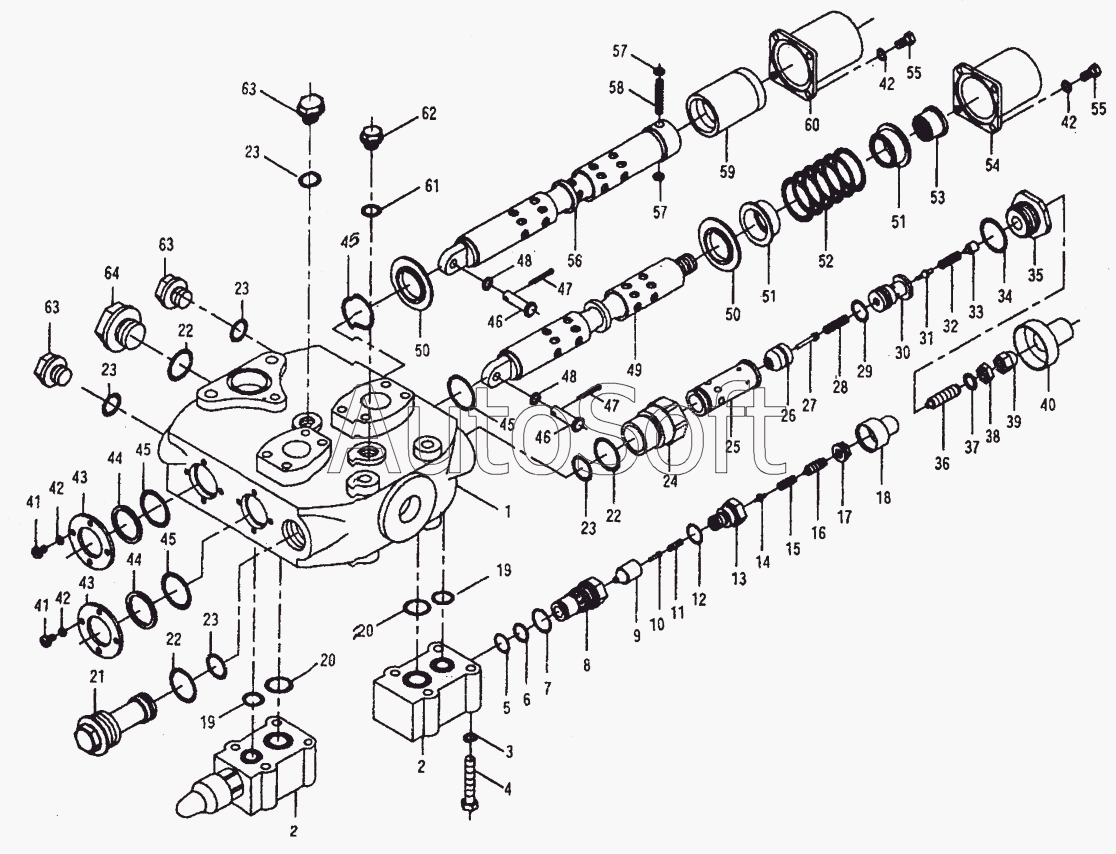

Каталог запасных частей к технике: Mitsuber ML-541R Munich (2010). DF32.2C Управляющий клапан
49
34
35
36
37
38
39
40
41
41
42
42
42
42
43
43
44
44
45
45
45
45
46
46
47
47
48
48
33
50
50
51
51
52
53
54
55
55
56
57
57
58
59
60
61
62
63
63
63
64
17
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
19
20
20
21
22
22
22
23
23
23
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***2 | КОРПУС КЛАПАНА | |
| 2 | П***Н | ПЕРЕГРУЗОЧНЫЙ КЛАПАН | |
| 3 | G***7 | ШАЙБА 12 | |
| 4 | G***6 | СТОПОРНАЯ ШАЙБА 6 | |
| 5 | G***2 | КОЛЬЦО 50x2.65 | |
| 6 | П***О | ПРУЖИННОЕ КОЛЬЦО | |
| 7 | G***2 | КОЛЬЦО 50x2.65 | |
| 8 | М***А | МУФТА КЛАПАНА | |
| 9 | К***Н | КОНУСНЫЙ КЛАПАН | |
| 10 | П***Р | ПЛУНЖЕР | |
| 11 | П***А | ПРУЖИНА | |
| 12 | G***2 | КОЛЬЦО 50x2.65 | |
| 13 | С***А | СЕДЛО ВСПОМОГАТЕЛЬНОГО КЛАПАНА | |
| 14 | В***Н | ВСПОМОГАТЕЛЬНЫЙ КЛАПАН | |
| 15 | П***А | ПРУЖИНА | |
| 16 | Р***Т | РЕГУЛИРОВОЧНЫЙ ВИНТ | |
| 17 | Г***0 | ГАЙКА M10 | |
| 18 | З***А | ЗАЩИТА | |
| 19 | К***О | КОЛЬЦО | |
| 20 | К***О | КОЛЬЦО | |
| 21 | З***А | ЗАГЛУШКА | |
| 22 | К***1 | КОЛЬЦО 35х3.1 | |
| 23 | К***1 | КОЛЬЦО 25х3.1 | |
| 24 | С***А | СЕДЛО ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА | |
| 25 | С***А | СЕДЛО ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА | |
| 26 | К***Н | КОНУСНЫЙ КЛАПАН | |
| 27 | П***Р | ПЛУНЖЕР | |
| 28 | П***А | ПРУЖИНА | |
| 29 | G***6 | КОЛЬЦО 75х3.1 | |
| 30 | С***А | СЕДЛО ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА | |
| 31 | В***Н | ВСПОМОГАТЕЛЬНЫЙ КЛАПАН | |
| 32 | П***А | ПРУЖИНА | |
| 33 | С***Ы | СЕДЛО ПРУЖИНЫ | |
| 34 | G***6 | КОЛЬЦО 75х3.1 | |
| 35 | П***А | ПОЗИЦИОНИРУЮЩАЯ ГАЙКА | |
| 36 | П***А | ПРУЖИНА | |
| 37 | G***5 | ШАЙБА 12 | |
| 38 | G***6 | ГАЙКА | |
| 39 | G***8 | ГАЙКА М12х1 | |
| 40 | З***А | ЗАЩИТА | |
| 41 | G***5 | ВИНТ | |
| 42 | G***7 | ШАЙБА 12 | |
| 43 | П***О | ПРУЖИННОЕ КОЛЬЦО | |
| 44 | G***6 | ПРУЖИННОЕ КОЛЬЦО | |
| 45 | К***5 | КОЛЬЦО 33х3.5 | |
| 46 | Ш***А | ШПИЛЬКА | |
| 47 | G***6 | ШТИФТ 1.6x16 | |
| 48 | G***5 | ШАЙБА 12 | |
| 49 | П***А | ПЛУНЖЕР НАКЛОНА | |
| 50 | П***О | ПРУЖИННОЕ КОЛЬЦО | |
| 51 | С***Ы | СЕДЛО ПРУЖИНЫ | |
| 52 | В***А | ВОЗВРАТНАЯ ПРУЖИНА | |
| 53 | С***А | СТОПОРНАЯ ГАЙКА | |
| 54 | К***А | КРЫШКА | |
| 55 | Б***6 | БОЛТ М8х16 | |
| 56 | П***А | ПЛУНЖЕР ПОДЪЕМА | |
| 57 | П***Т | ПОЗИЦИОНИРУЮЩИЙ БОЛТ | |
| 58 | П***А | ПРУЖИНА | |
| 59 | П***А | ПОЗИЦИОНИРУЮЩАЯ МУФТА | |
| 60 | К***А | КРЫШКА | |
| 61 | G***6 | КОЛЬЦО 75х3.1 | |
| 62 | З***4 | ЗАГЛУШКА M14 | |
| 63 | З***0 | ЗАГЛУШКА M20 | |
| 64 | З***0 | ЗАГЛУШКА M30 |
